Comer Boîte de vitesses de rechange pour mélangeur d'alimentation

Comer Boîte de vitesses de rechange pour mélangeur d'alimentation

Un remplacement fabriqué par Raydafon pour la boîte de vitesses du mélangeur d'aliments C3A utilisée sur les wagons de mélange et les alimentateurs TMR. Conçu pour une entrée de 540 tr/min et une puissance d'entrée jusqu'à 92 kW, avec des connexions d'entrée et de sortie cannelées Z20 de 1-3/4 pouce sur le modèle de montage standard C3A. Le boîtier est en fonte ; les engrenages sont carburés et trempés à HRC55 ou plus pour une résistance à l'usure et aux chocs, et les roulements à grande vitesse importés supportent la charge de mélange en service quotidien continu. Des ratios de 1:1 et 1,8:1 sont disponibles pour ce modèle. Compatible avec les mélangeuses d'Aksa, DAF Agro, Falke Maschinenbau, Euromilk et Metal-Fach. Comer et C3A sont des marques commerciales de Comer Industries ; Raydafon est un fabricant indépendant et n'est pas affilié à eux. Envoyez votre rapport et une photo de l'ancienne plaque signalétique pour une confirmation de montage et un devis dans les 24 heures.

Boîte de vitesses de remplacement pour mélangeur d'alimentation Comer — Modèle de montage C3A

Un remplacement indépendant du marché secondaire pour la boîte de vitesses du mélangeur d'aliments C3A utilisée sur les wagons de mélange. Boîtier en fonte, engrenages cémentés et trempés à HRC55 ou plus, entrée et sortie cannelées Z20 de 1-3/4", entrée nominale de 540 tr/min et puissance d'entrée jusqu'à 92 kW — une réponse immédiate lorsque l'unité d'origine est usée ou en rupture de stock.

540RPM D'ENTRÉE NOMINALE
92 kWPUISSANCE D'ENTRÉE MAXIMALE
Z20SPLINE 1-3/4", DEUX EXTRÉMITÉS
HRC55+DURETÉ DE LA SURFACE DES DENTS

Avis de marque :Raydafon est un fabricant indépendant de boîtes de vitesses. Comer et C3A sont des marques commerciales de Comer Industries S.p.A. Cette page décrit une unité de remplacement fabriquée par Raydafon qui est interchangeable sur le plan dimensionnel et fonctionnel avec le modèle de montage C3A. Raydafon n'est ni affilié, ni autorisé par, ni fournisseur d'équipement d'origine de Comer Industries. Confirmez toujours le dessin de montage avant de commander.

Boîte de vitesses de mélangeur d'alimentation de remplacement Comer — Unité de remplacement compatible C3A

Lorsqu'une boîte de vitesses de wagon malaxeur tombe en panne, la question pratique n'est jamais "quelle marque est sur le casting" mais "va-t-elle s'enclencher, prendre la charge et arriver ici cette saison". Cette boîte de vitesses de type C3A est conçue pour répondre exactement à cela : le même agencement d'entrée et de sortie cannelé, le même point de conception de 540 tr/min et un carter en fonte qui se monte sur la plaque de boîte de vitesses du wagon sans modifier la machine. Il convient aux mélangeurs et aux wagons d'alimentation TMR équipés à l'origine de l'unité C3A, et il est fourni par Raydafon depuis sa propre usine à Ningbo, en Chine, sous un système de qualité ISO 9001.

Puisqu'il s'agit d'un remplacement en stock plutôt que d'une pièce d'origine réservée au revendeur, le délai de livraison et le prix unitaire sont à la fois plus courts et inférieurs, ce qui est important lorsqu'un mélangeur est en panne pendant la saison d'alimentation. L'unité est expédiée sèche et doit être remplie d'huile pour engrenages SAE 90 avant la première utilisation, assurez-vous donc que l'huile est commandée avec la boîte de vitesses. Si vous avez également besoin de la transmission, notreArbre de prise de force pour mélangeuses d'alimentscorrespond au même profil de spline.

Spécifications techniques

  • ModèleC3A
  • ApplicationMélangeuse / mélangeuse d'aliments
  • Max. vitesse de rotation d'entrée540 tr/min
  • Max. puissance d'entrée92 kW
  • Connexion 1Cannelé, 1-3/4 pouce, 20 cannelures
  • Connexion 2Cannelé, 1-3/4 pouce, 20 cannelures
  • Matériau du boîtierFonte
  • Traitement des engrenagesCarburé et trempé, HRC55 ou supérieur
  • RoulementsJeux de roulements à grande vitesse importés
  • Degré de viscosité de l'huile SAE90
  • Huile fournie avec l'unitéNon : huile à commander séparément
  • Unité de venteChaque

Fiche technique complète pour cette unité de remplacement. Faites défiler latéralement sur un téléphone pour voir chaque valeur de ligne.

Nom du produit Boîtes de vitesses pour mélangeurs d'aliments — Remplacement du Comer C3A, 1:1, 1.8:1
Modèle C3A
Unité Chaque
Domaine d'application Chariot mélangeur
Max. vitesse de rotation d'entrée 540 tr/min — contactez-nous pour une puissance à un régime différent
Max. puissance d'entrée 92 kW
Connexion 1 Cannelé, diamètre extérieur 1-3/4 pouce, 20 cannelures
Connexion 2 Cannelé, diamètre extérieur 1-3/4 pouce, 20 cannelures
Matériau du boîtier Fonte
Traitement des engrenages Carburé et trempé, dureté de la surface des dents HRC55 ou supérieure
Degré de viscosité de l'huile SAE 90
Contient de l'huile Non — la boîte de vitesses est livrée sans huile et doit être remplie avant la première utilisation
Calendrier de vidange d'huile Premier changement après 50 à 70 heures de fonctionnement, puis toutes les 500 à 700 heures de fonctionnement ou au moins une fois par an
Se compose de Boîte de vitesses (huile à commander séparément)
Marques de machines compatibles Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Avant de commander :confirmez la face de montage de la boîte de vitesses, les cannelures d'entrée et de sortie (1-3/4" Z20 sur le modèle standard C3A) et le rapport requis. Si votre mélangeur utilise un rapport ou une disposition d'arbre différent, envoyez l'ancienne photo de la plaque signalétique ou le dessin et nous le ferons correspondre.

Dimensions du produit

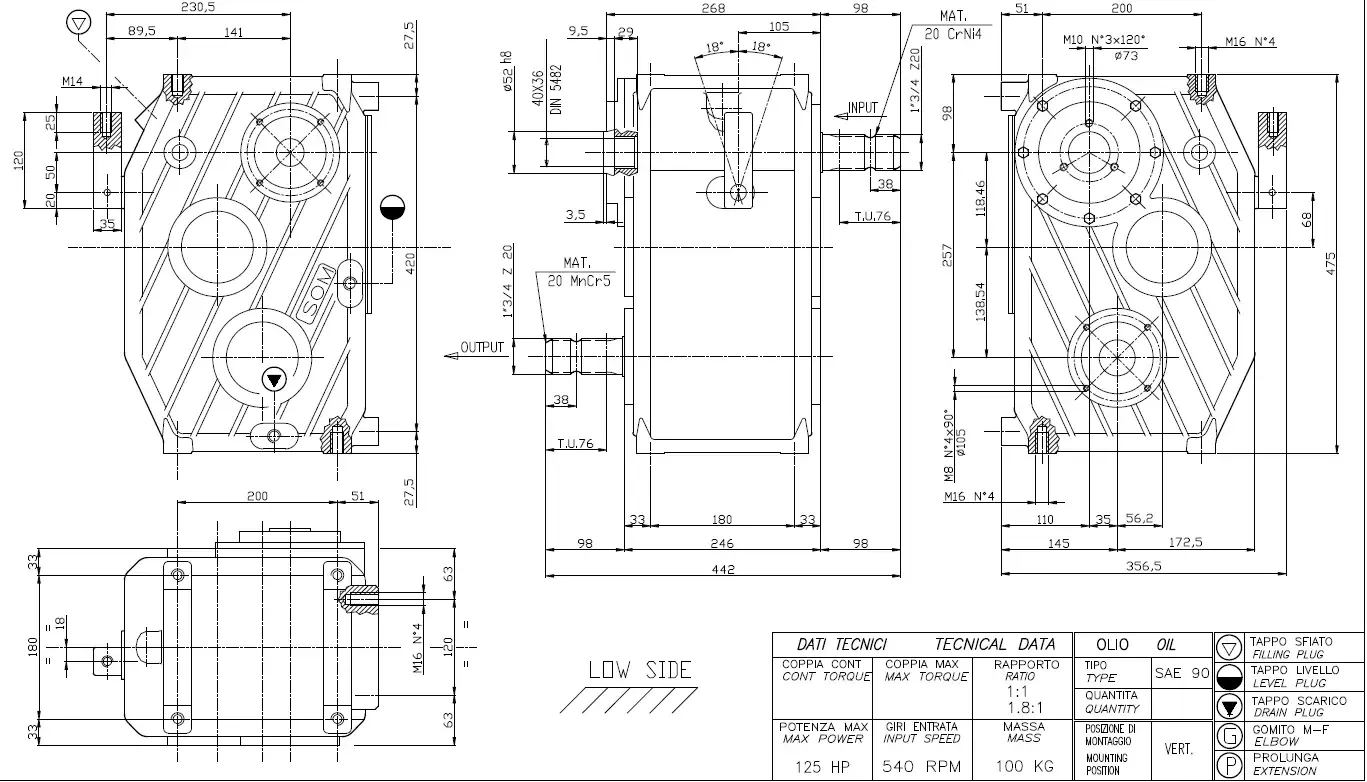

Le schéma ci-dessous est la géométrie de référence pour l'unité de remplacement C3A. Utilisez-le pour vérifier l'espacement des trous de boulons, les centres des arbres, les positions d'entrée et de sortie et la hauteur totale par rapport à la plaque de boîte de vitesses de votre mélangeur avant de commander.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Boîte de vitesses de remplacement de modèle C3A — dimensions d'encombrement et de montage.

Les dimensions sont indiquées à titre de référence. Veuillez confirmer le dessin final par rapport à votre machine avant de passer une commande — une différence de 5 mm dans l'espacement des boulons est la cause la plus courante d'un retour.

À quels mélangeurs et marques cette boîte de vitesses convient

Le modèle C3A est utilisé sur les wagons malaxeurs de nombreux constructeurs européens et internationaux. Cette unité de remplacement est généralement installée sur les machines de :

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Eurolait
  • Metal-Fach

Les noms de marque sont répertoriés uniquement pour indiquer la compatibilité de montage. Si votre wagon ne figure pas dans la liste, envoyez une photo de la boîte de vitesses existante et de sa plaque signalétique. Dans la plupart des cas, nous pouvons confirmer la compatibilité uniquement à partir de la taille des cannelures, du rapport et du modèle de boulon.

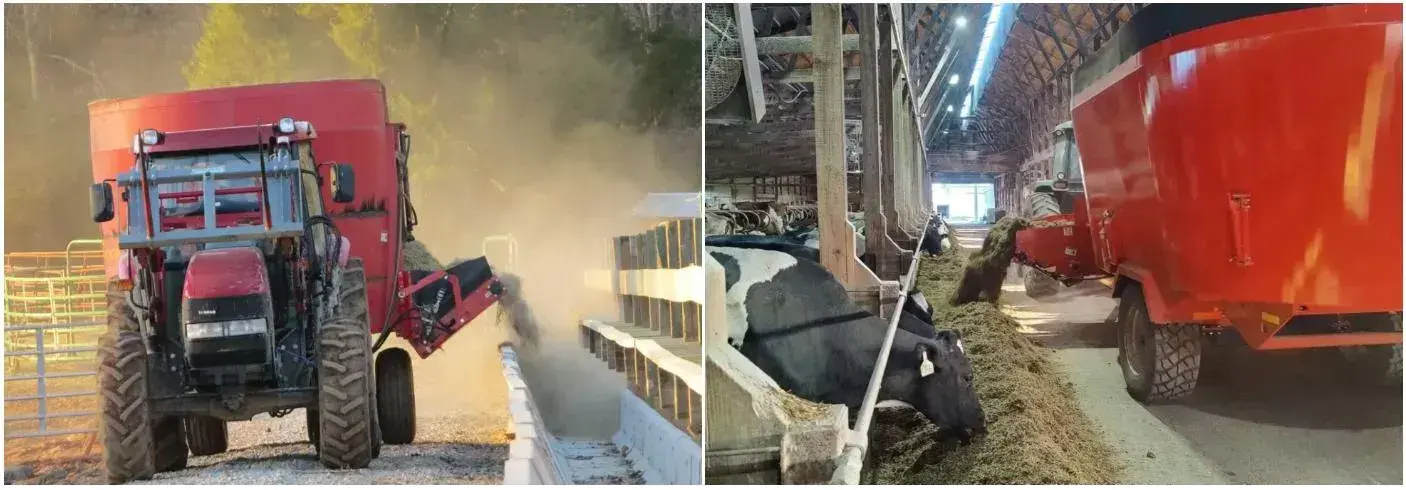

Application du produit : fonctionnement de la boîte de vitesses sur un wagon mélangeur

Sur une mélangeuse, la boîte de vitesses constitue l'interface entre la prise de force du tracteur et la vis de mélange. La puissance du tracteur arrive à 540 tr/min, le train d'engrenages la réduit et multiplie le couple, et la vis tourne assez lentement pour soulever, plier et mélanger le foin, les céréales, l'ensilage et les sous-produits humides en une ration homogène. Le rapport adapté au modèle C3A - généralement 1:1 ou 1,8:1 dans cette application - est ce qui détermine l'équilibre entre la vitesse de mélange et la force de rotation, c'est pourquoi le rapport correct est aussi important que le modèle de boulon.

Deux caractéristiques de fonctionnement déterminent si un réducteur de mélangeur survit à une saison. La première est la façon dont il s'adapte aux matériaux humides et denses : l'ensilage et la pulpe de betterave exercent une charge continue beaucoup plus élevée sur les dents d'engrenage que le foin sec, de sorte que la dureté de la surface des dents et la qualité des roulements sont ce qui évite les piqûres et les défaillances prématurées. La deuxième concerne son comportement au démarrage, lorsqu'une vis pleine doit se libérer de l'aliment compacté. Une boîte de vitesses avec un jeu correctement adapté et un boîtier moulé rigide absorbe bien mieux ce choc qu'un boîtier léger qui fléchit sous charge.

C'est également la raison pour laquelle le coût d'exploitation pratique d'une mélangeuse est dominé par la boîte de vitesses plutôt que par le tracteur. Une unité qui transmet de la puissance avec une perte minimale a besoin de moins de carburant ou d'électricité pour la même ration, et une unité qui maintient ses réglages nécessite moins de vidanges d'huile, moins de remplacements de joints et moins de temps d'arrêt au milieu d'un cycle d'alimentation. Pour une ferme exploitant plusieurs chariots, ces chiffres s’additionnent sur une saison.

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
La boîte de vitesses de remplacement en position de travail comme entraînement de la vis sur une mélangeuse.

Avantages du produit

Conçu pour fonctionner toute la journée

Un boîtier en fonte et des engrenages cémentés classés HRC55 ou supérieur conservent leur géométrie grâce à un mélange continu de 8 heures de fourrage riche en fibres et de céréales humides, y compris la poussière et l'humidité de l'utilisation quotidienne à la ferme.

Transfert de puissance efficace

Un engagement de vitesse étroitement adapté maintient les pertes de transmission à de faibles niveaux, de sorte que le même tracteur peut mélanger plusieurs tonnes dans un cycle plus court et consommer moins de carburant ou consommer moins d'électricité pour la même ration.

Convient à une large gamme de wagons

Le modèle de montage C3A et les cannelures Z20 de 1-3/4" couvrent les mélangeurs des petites machines familiales aux grands wagons TMR, et l'unité peut remplacer la boîte de vitesses d'origine sans modifier le châssis de la machine.

Entretien simple

La disposition est volontairement simple : les joints, les roulements et les engrenages sont remplaçables individuellement, de sorte qu'un atelier peut effectuer la plupart des réparations sans outillage spécial et remettre le wagon au travail le jour même.

Prix ​​direct usine compétitif

Produit dans notre propre usine plutôt que acheté via une chaîne de distribution, l'unité est proposée à un prix inférieur aux pièces d'origine réservées aux revendeurs, avec les mêmes cannelures, rapport et dimensions de montage.

Pièces de rechange et support technique

Les spécifications d'huile, les rapports, les joints et les roulements de remplacement sont tous disponibles auprès du même fournisseur, avec des ingénieurs disponibles pour confirmer le montage à partir d'une photo de l'unité défaillante.

Les performances dépendent de la qualité d'huile correcte, du niveau d'huile correct et des heures de fonctionnement indiquées dans le programme d'entretien. Les intervalles de vidange d'huile pour cette unité ne sont pas facultatifs et sauter le premier changement entre 50 et 70 heures est la cause la plus courante de bruit précoce des roulements.

Commande, livraison et maintenance

  1. Envoyez les détails.Dites-nous le modèle ou le rapport (C3A, 1:1 ou 1,8:1), la quantité et, si vous l'avez, une photo de l'ancienne plaque signalétique de la boîte de vitesses et de sa face de montage.
  2. Confirmez le dessin.Nous vérifions la cannelure, le rapport et le modèle de montage par rapport au dessin de référence C3A et envoyons une confirmation avant la production, afin que rien ne soit construit sur une hypothèse erronée.
  3. Devis ferme et délai de livraison.Vous recevez le prix, les réductions de quantité, les détails de l'emballage et le calendrier de livraison, normalement dans les 24 heures suivant la demande.
  4. Expédition.La boîte de vitesses est emballée pour l'exportation et expédiée sèche. Le fret aérien ou maritime et la livraison porte à porte peuvent être organisés sur demande.
  5. Mise en service.Remplissez d'huile SAE 90 avant la première utilisation, vérifiez le niveau d'huile au niveau du bouchon visuel et faites fonctionner le mélangeur brièvement sans charge pour confirmer une rotation douce et l'absence de suintement du joint.
  6. Calendrier d'entretien.Première vidange d'huile après 50 à 70 heures de fonctionnement, puis toutes les 500 à 700 heures de fonctionnement ou au moins une fois par an, selon la première éventualité.

Témoignages clients

★★★★★

Michael ThompsonOpérateur de parc d'engraissement

L'installation a été simple et le wagon a fonctionné sans problème dès le premier mélange. L'unité semble solide, maintient sa vitesse sous charge et réduit l'effort d'alimentation. J'ai posé une longue liste de questions avant de commander et l'équipe a répondu à chacune d'elles patiemment, ce qui n'est pas toujours le cas avec un fournisseur étranger. Je reviendrai quand le deuxième wagon en aura besoin.

★★★★★

David WilsonDirecteur de ferme laitière

La boîte de vitesses est de bonne facture et fonctionne régulièrement depuis que nous l'avons installée, sans aucun problème en utilisation quotidienne. La communication était la partie que j'ai le plus appréciée : des réponses claires, aucune barrière linguistique et une livraison à la date promise. En tant qu'acheteur à l'étranger, la fiabilité compte et je continuerai à commander chez eux.

★★★★★

Hannah MoorePropriétaire d'un ranch, Nouvelle-Zélande

J'ai essayé plusieurs lots de boîtes de vitesses de mélangeurs au fil des ans, et les matériaux humides étaient toujours le problème : les anciennes unités glissaient ou surchauffaient. Celui-ci gère sans problème l’ensilage et la pulpe de betterave, maintient une vitesse de mélange constante et mon temps de cycle est près de deux fois plus rapide qu’avant. L’entretenir a été simple.

FAQ Acheteur

  • Est-ce une boîte de vitesses Comer d'origine ?Non. Il s'agit d'une unité de remplacement fabriquée par Raydafon et construite selon le modèle de montage C3A : mêmes connexions cannelées Z20 de 1-3/4", même point de conception à 540 tr/min et même empreinte de boîtier. Comer et C3A sont des marques commerciales de Comer Industries ; Raydafon est un fabricant indépendant et n'est ni affilié ni autorisé par eux.
  • Comment puis-je savoir si cela conviendra à mon mixeur ?Comparez la cannelure (1-3/4 pouce, 20 cannelures), le rapport (1:1 ou 1,8:1 sur ce modèle) et les dimensions de montage dans le dessin ci-dessus avec votre unité existante. Si quelque chose diffère, envoyez-nous une photo de l'ancienne plaque signalétique et nous vous confirmerons avant de commander.
  • La boîte de vitesses est-elle livrée avec de l'huile ?Non. Il est livré sec et doit être rempli d’huile pour engrenages SAE 90 avant la première utilisation. Commandez l'huile séparément avec la boîte de vitesses afin que la mise en service ne soit pas retardée.
  • Quel est l'intervalle de vidange d'huile ?Changez d'abord après 50 à 70 heures de fonctionnement pour éliminer les particules d'usure initiales, puis toutes les 500 à 700 heures de fonctionnement ou au moins une fois par an, selon la première éventualité.
  • Quelle puissance d'entrée et quelle vitesse cela peut-il prendre ?L'unité est conçue pour une vitesse d'entrée maximale de 540 tr/min et une puissance d'entrée maximale de 92 kW. Si votre tracteur ou votre moteur tourne à un régime différent, contactez-nous avant de commander afin que nous puissions confirmer la puissance nominale à votre vitesse.
  • À quelle vitesse pouvez-vous expédier et puis-je obtenir des pièces de rechange plus tard ?Les unités standard sont expédiées dans des délais courts après confirmation du dessin, avec des options de fret aérien ou maritime. Des joints, roulements et engrenages de rechange sont disponibles auprès de la même usine, de sorte qu'une réparation ultérieure ne dépend pas de la recherche de pièces réservées au concessionnaire.

Produits connexes et lectures complémentaires

Demander un devis de remplacement de boîte de vitesses C3A

Envoyez le ratio dont vous avez besoin (1:1 ou 1,8:1), la quantité et une photo de l'ancienne plaque signalétique si vous en avez une. Nous confirmons le montage par rapport au dessin de montage et répondons avec un prix ferme et un délai de livraison dans les 24 heures.
