Quelle est la différence entre les vérins simple et double effet ?

Dans le monde de l’hydraulique industrielle, le choix entre un vérin simple effet et un vérin double effet est l’une des premières décisions qu’un ingénieur doit prendre. C'est une décision qui affecte les performances du cylindre, son coût, ses exigences de maintenance et son adéquation à l'application. Un vérin de levage hydraulique est un dispositif qui convertit la pression hydraulique en force et mouvement linéaires. La distinction entre les modèles à simple effet et à double effet réside dans la manière dont le fluide hydraulique est appliqué au piston. Dans un vérin à simple effet, le fluide est appliqué sur un seul côté du piston et la course de retour est alimentée par une force externe telle que la gravité ou un ressort. Dans un vérin à double effet, le fluide est appliqué des deux côtés, permettant au vérin de générer une force dans les deux sens. Cette différence fondamentale a de profondes implications sur la manière dont le cylindre est utilisé et sur ce qu’il peut réaliser.

Cet article fournira une comparaison technique systématique des vérins de levage hydrauliques à simple effet et à double effet. Nous examinerons les différences de conception, les principes de fonctionnement, les avantages et les limites de chaque type, ainsi que les applications où chacun est le plus approprié. Nous fournirons également des spécifications détaillées pour notreCylindre de levage hydrauliqueproduits de notre usine de Raydafon Technology Group Co., Limited, y compris les modèles à simple effet et à double effet. Que vous conceviez un nouveau système hydraulique, modernisiez un système existant ou cherchiez simplement à comprendre la technologie, ce guide vous fournira les bases techniques dont vous avez besoin pour prendre une décision éclairée.

Table des matières

• 1. Qu'est-ce qu'un vérin hydraulique à simple effet ?
• 2. Qu'est-ce qu'un vérin hydraulique à double effet ?
• 3. Comment les conceptions internes se comparent-elles ?
• 4. Quelles sont les différences de performances ?
• 5. Comment sélectionnez-vous le bon type pour votre application ?
• 6. Quelles sont les principales spécifications de nos vérins de levage hydrauliques ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu'est-ce qu'un vérin hydraulique à simple effet ?

Un vérin hydraulique à simple effet est un vérin de levage hydraulique qui utilise la pression hydraulique pour générer une force dans une seule direction. Le fluide hydraulique est appliqué sur un côté du piston, généralement le fond ou le côté du capuchon, pour étendre la tige. La course de retour n'est pas alimentée par la pression hydraulique. Au lieu de cela, il s’appuie sur une force extérieure. Cette force externe peut être la gravité, un ressort ou le poids de la charge elle-même. Dans de nombreux vérins à simple effet, un ressort de rappel est intégré au vérin pour repousser le piston vers sa position rétractée lorsque la pression hydraulique est relâchée. Dans d’autres conceptions, le poids de la charge fournit la force de rappel. Les vérins à simple effet sont de construction plus simple que les vérins à double effet car ils ne nécessitent qu'un seul orifice de fluide et un seul jeu de joints.

Les vérins à simple effet sont largement utilisés dans les applications où la course de retour ne nécessite pas de force hydraulique. Par exemple, dans un camion benne, le vérin hydraulique qui soulève le plateau est un vérin simple effet. La pression hydraulique soulève le lit et la gravité le ramène en position abaissée lorsque la pression est relâchée. Dans un cric de voiture, le vérin hydraulique soulève la voiture et une soupape de décharge permet à la voiture de descendre par gravité. Dans une presse hydraulique, le vérin qui applique la force de pression est souvent à simple effet, la course de retour étant alimentée par un ressort ou un vérin de rappel séparé. Le tableau ci-dessous résume les principales caractéristiques d'un vérin de levage hydraulique à simple effet.

Chez Raydafon, notre usine fabrique des vérins de levage hydrauliques à simple effet pour une gamme d'applications. Nous proposons des modèles avec des longueurs de course de 100 mm à 2 000 mm et des capacités de poussée jusqu'à 500 tonnes. Notre équipe d'ingénieurs peut vous aider à sélectionner le bon cylindre pour votre application spécifique.

2. Qu'est-ce qu'un vérin hydraulique à double effet ?

Un vérin hydraulique à double effet est un vérin de levage hydraulique qui utilise la pression hydraulique pour générer une force dans les deux sens. Le fluide hydraulique est appliqué alternativement des deux côtés du piston. Lorsque du liquide est appliqué sur le côté du capuchon, la tige s'étend. Lorsque du fluide est appliqué sur le côté de la tige, la tige se rétracte. Cela permet au cylindre d'effectuer un travail dans les deux sens. Les vérins à double effet sont plus complexes que les vérins à simple effet car ils nécessitent deux orifices de fluide et deux jeux de joints. Cependant, ils offrent un plus grand contrôle et une plus grande polyvalence. Ils constituent le choix standard pour les applications qui nécessitent un contrôle positif de l'extension et de la rétraction, comme dans les équipements de construction, les machines de fabrication et les systèmes aérospatiaux.

La capacité de générer une force dans les deux sens constitue un avantage significatif. Dans une excavatrice, les vérins de la flèche, du bras et du godet sont tous à double effet. Ils doivent être capables de pousser et de tirer avec la même force pour contrôler le godet avec précision. Dans une presse hydraulique, un vérin à double effet peut appliquer une force à la fois dans les courses de pressage et de retour, permettant des temps de cycle plus rapides. Dans un système de direction, un vérin à double effet peut faire tourner les roues dans les deux sens. Le tableau ci-dessous résume les principales caractéristiques d'un vérin de levage hydraulique à double effet.

Dans notre usine, nous fabriquons des vérins de levage hydrauliques à double effet pour des applications exigeantes. Nous proposons des modèles avec des longueurs de course de 100 mm à 8 000 mm et des capacités de poussée jusqu'à 2 000 tonnes. Notre équipe d'ingénieurs peut vous aider à sélectionner le bon cylindre pour votre application spécifique.

3. Comment les conceptions internes se comparent-elles ?

La conception interne d'un vérin de levage hydraulique détermine ses performances, son efficacité et ses exigences de maintenance. Les principales différences entre les vérins à simple effet et à double effet résident dans le nombre d'orifices de fluide, le nombre de joints et la conception du piston et de la tige. Dans un vérin à simple effet, il y a un orifice de fluide, généralement situé à l'extrémité du capuchon. Le piston est doté d'un seul joint qui sépare le fluide sous pression du côté non pressurisé. La tige s'étend à travers le capuchon d'extrémité de tige, qui comporte un joint de tige et un joint racleur. Dans un vérin à double effet, il y a deux orifices de fluide, un à chaque extrémité. Le piston comporte deux joints, un de chaque côté, pour séparer les deux chambres à fluide. Le capuchon d'extrémité de tige comporte un joint de tige et un joint racleur, et l'extrémité du capuchon peut comporter un dispositif d'amortissement pour décélérer le piston en fin de course.

Le tableau ci-dessous fournit une comparaison détaillée des caractéristiques de conception internes des vérins de levage hydrauliques à simple effet et à double effet.

ÀRaydafon Technology Group Co., Limitée, notre usine fabrique des vérins de levage hydrauliques à simple effet et à double effet selon les normes de qualité et de fiabilité les plus élevées. Nous utilisons des matériaux de haute qualité, un usinage de précision et des tests rigoureux pour garantir que chaque cylindre que nous produisons offre des performances fiables et une longue durée de vie. Notre équipe d'ingénieurs peut vous aider à sélectionner la conception adaptée à votre application spécifique.

4. Quelles sont les différences de performances ?

Les différences de performances entre les vérins de levage hydrauliques à simple effet et à double effet sont significatives et ont des implications importantes pour la conception du système. La différence la plus évidente réside dans la capacité de la force. Un vérin à double effet peut générer une force dans les deux sens, tandis qu'un vérin à simple effet peut générer une force dans une seule direction. Cela signifie qu'un vérin à double effet peut effectuer un travail à la fois dans les courses d'extension et de rétraction, tandis qu'un vérin à simple effet ne peut effectuer un travail qu'en une seule course. Une autre différence importante est la rapidité de fonctionnement. Dans un vérin à double effet, la vitesse de rétraction est déterminée par le débit du fluide hydraulique vers le côté tige du piston. La zone côté tige étant plus petite que la zone côté capuchon, la vitesse de rétraction est plus rapide que la vitesse d’extension pour le même débit. Dans un vérin à simple effet, la vitesse de rétraction est déterminée par la force externe et le débit du fluide hors du vérin.

Le tableau ci-dessous compare les principaux paramètres de performance des vérins de levage hydrauliques à simple effet et à double effet.

Dans notre usine, nous concevons nos vérins de levage hydrauliques pour optimiser les performances pour l'application spécifique. Pour les vérins à simple effet, nous nous efforçons de garantir un fonctionnement de retour fiable et de minimiser le risque de grippage ou de blocage. Pour les vérins à double effet, nous nous concentrons sur un contrôle précis des deux courses et sur la minimisation des chutes de pression. Notre équipe d'ingénieurs peut vous aider à sélectionner le type approprié pour votre application et fournir des calculs de performances détaillés.

5. Comment sélectionnez-vous le bon type pour votre application ?

La sélection du bon type de vérin de levage hydraulique pour une application nécessite une analyse minutieuse des exigences fonctionnelles, de l'environnement d'exploitation et des contraintes de coûts. La première question est de savoir si l’application nécessite une force dans un sens ou dans les deux. Si la course de retour ne nécessite pas de force hydraulique (par exemple, si la charge peut revenir par gravité), un vérin à simple effet constitue le choix le plus simple et le plus économique. Si la course de retour nécessite une force hydraulique, par exemple si la charge doit être retirée ou si la course de retour doit être contrôlée, un vérin à double effet est requis. La deuxième question est de savoir si l'application nécessite un contrôle précis des deux courses. Si la course de retour doit être contrôlée pour le positionnement ou la vitesse, un vérin à double effet est nécessaire. La troisième question est de savoir si l'application présente des contraintes d'espace et de poids. Les vérins à simple effet sont généralement plus compacts et plus légers que les vérins à double effet de même capacité de poussée. La quatrième question est de savoir si l'application présente des contraintes de coût. Les vérins à simple effet sont moins coûteux à l'achat et à l'entretien.

Le tableau ci-dessous fournit une matrice de décision pour choisir entre les vérins de levage hydrauliques à simple effet et à double effet en fonction des exigences courantes des applications.

Chez Raydafon Technology Group Co., Limited, nous possédons une vaste expérience pour aider les clients à sélectionner le vérin de levage hydraulique adapté à leur application. Notre équipe d'ingénieurs peut fournir des conseils techniques détaillés et des calculs de performances pour garantir que vous choisissez le cylindre optimal pour vos besoins.

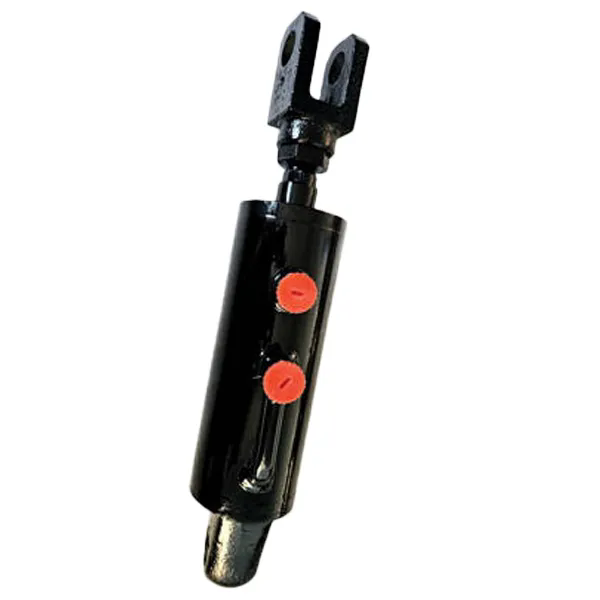

6. Quelles sont les principales spécifications de nos vérins de levage hydrauliques ?

Le tableau suivant fournit les principales spécifications techniques de notre série de vérins de levage hydrauliques à simple effet et à double effet. Ces vérins sont conçus pour une large gamme d'applications industrielles et sont disponibles dans une gamme de tailles et de configurations pour répondre à différentes exigences. Notre usine peut également produire des cylindres personnalisés pour répondre aux exigences spécifiques d’un projet.

Dans notre usine, nous utilisons des matériaux de haute qualité, un usinage de précision et des tests rigoureux pour garantir que chaque vérin de levage hydraulique que nous produisons offre des performances fiables et une longue durée de vie. Notre équipe d’ingénieurs est disponible pour vous aider dans le processus de sélection et pour fournir une assistance technique détaillée.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la principale différence entre un vérin hydraulique simple effet et un vérin hydraulique double effet ?

Réponse : La principale différence est qu'un vérin à simple effet utilise la pression hydraulique pour générer une force dans une seule direction, tandis qu'un vérin à double effet utilise la pression hydraulique pour générer une force dans les deux sens. Dans un vérin à simple effet, la course de retour est alimentée par une force externe telle que la gravité ou un ressort. Dans un vérin à double effet, la course de retour est alimentée par une pression hydraulique appliquée au côté opposé du piston.

Question 2 : Quel type de cylindre est le plus efficace ?

Réponse : Un vérin à double effet est généralement plus efficace car il utilise la pression hydraulique pour les courses d'extension et de rétraction, permettant un contrôle précis et des temps de cycle plus rapides. Un vérin à simple effet est moins efficace car la course de retour repose sur des forces externes, qui peuvent ne pas être contrôlables ou gaspiller de l'énergie.

Question 3 : Un vérin simple effet peut-il être utilisé dans des applications nécessitant une course de retour contrôlée ?

Réponse : Non, un vérin à simple effet ne peut pas fournir une course de retour contrôlée car la force de retour est fournie par une force externe telle que la gravité ou un ressort. Si l'application nécessite un contrôle précis de la course de retour, un vérin à double effet est requis.

Question 4 : Quelles sont les applications typiques des vérins simple effet ?

Réponse : Les vérins à simple effet sont généralement utilisés dans les applications où la course de retour ne nécessite pas de force hydraulique. Les exemples incluent les camions à benne basculante, les vérins hydrauliques et certains types de presses. Ils sont également utilisés dans les applications où l'espace et le poids sont limités, car ils sont généralement plus compacts que les vérins à double effet.

Question 5 : Quelles sont les applications typiques des vérins à double effet ?

Réponse : Les vérins à double effet sont utilisés dans les applications qui nécessitent force et contrôle dans les deux sens. Les exemples incluent les excavatrices, les grues, les systèmes de direction et les presses hydrauliques. Ils constituent le choix standard pour les équipements de construction, les machines de fabrication et les systèmes d'automatisation.

8. Conclusion

Le choix entre un vérin de levage hydraulique à simple effet et à double effet est une décision fondamentale qui affecte les performances, le coût et la fiabilité du système hydraulique. Les vérins à simple effet sont plus simples, plus compacts et moins coûteux, mais ils ne peuvent générer une force que dans une seule direction. Les vérins à double effet sont plus complexes et plus chers, mais ils offrent un contrôle total des courses d'extension et de rétraction. Le bon choix dépend des exigences spécifiques de l'application, notamment les exigences en matière de force, le besoin de contrôle, l'espace disponible et le budget. Chez Raydafon Technology Group Co., Limited, notre usine fabrique des vérins de levage hydrauliques à simple effet et à double effet selon les normes de qualité et de fiabilité les plus élevées. Nous utilisons des matériaux de haute qualité, un usinage de précision et des tests rigoureux pour garantir que chaque cylindre que nous produisons offre des performances fiables et une longue durée de vie.

Que vous conceviez un nouveau système hydraulique ou modernisiez un système existant, nous vous invitons à contacter notre équipe technique pour discuter de vos besoins. Nous pouvons fournir des spécifications détaillées des produits, des calculs de performances et une assistance aux applications. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour l’hydraulique industrielle dans le monde entier.

Contactez Raydafon Technology Group Co., Limited aujourd'huipour discuter de vos besoins en matière de vérin de levage hydraulique et découvrir quel type convient à votre application.
