Comment les conditions de charge affectent-elles la fiabilité à long terme des réducteurs à vis sans fin ?

Depuis deux décennies, dans le secteur de la transmission de puissance, une question récurrente de la part des ingénieurs et des directeurs d'usine est la suivante : comment les conditions de charge affectent-elles la fiabilité à long terme des réducteurs à vis sans fin ? La réponse est fondamentale pour la longévité du système et le coût total de possession. Chez Raydafon Technology Group Co., Limited, notre équipe d'ingénierie a consacré des ressources importantes à la compréhension de cette relation précise grâce à des tests rigoureux dans notre usine et à des analyses sur le terrain. Le profil de charge rencontré par une boîte de vitesses n'est pas simplement une spécification sur une fiche technique ; c'est le récit déterminant de sa vie opérationnelle. UNboîte de vitesses à vis sans finest apprécié pour sa multiplication de couple compacte à rapport élevé, sa capacité d'autoverrouillage et son fonctionnement fluide.

Cependant, son contact glissant unique entre la vis sans fin et la roue le rend particulièrement sensible à la façon dont la charge est appliquée au fil du temps. Une mauvaise compréhension ou une sous-estimation des conditions de charge, qu'il s'agisse de chocs, de surcharges ou d'un montage inapproprié, est le principal responsable de l'usure prématurée, de la perte d'efficacité et des pannes catastrophiques. Cette analyse approfondie explore les mécanismes à l'origine de l'usure induite par la charge, décrit la réponse technique de notre produit et fournit un cadre pour maximiser la durée de vie de votre boîte de vitesses, garantissant que l'investissement dans nos composants offre des décennies de performances fiables.

---

Table des matières

• Quelle est la relation entre la contrainte de charge et les mécanismes d'usure dans une boîte de vitesses à vis sans fin ?
• Comment notre conception de boîte de vitesses à vis sans fin atténue-t-elle les effets de charge néfastes ?
• Quels sont les principaux paramètres de charge que les ingénieurs doivent calculer pour garantir la fiabilité ?
• Comment un entretien et un montage appropriés peuvent-ils contrecarrer l’usure liée à la charge ?
• Résumé : Garantir la fiabilité à long terme grâce à la connaissance de la charge
• Foire aux questions (FAQ)

---

Quelle est la relation entre la contrainte de charge et les mécanismes d'usure dans une boîte de vitesses à vis sans fin ?

La fiabilité à long terme de tout réducteur à vis sans fin est directement fonction des cycles de contraintes imposés à ses composants internes. Contrairement aux engrenages droits dont le contact est principalement roulant, la vis sans fin et la roue s'engagent dans une action de glissement importante. Ce frottement de glissement génère de la chaleur et est à l'origine de la plupart des phénomènes d'usure. Les conditions de charge amplifient directement ces effets. Disséquons les principaux mécanismes d'usure exacerbés par la charge. Cependant, pour bien comprendre cela, nous devons d’abord cartographier l’ensemble du parcours du stress, de l’application à l’échec.

Le cheminement des contraintes : de la charge appliquée à la défaillance des composants

Lorsqu'une demande de couple externe est appliquée à l'arbre de sortie, elle déclenche une chaîne complexe de réactions mécaniques à l'intérieur de l'arbre de sortie.boîte de vitesses à vis sans fin. Il ne s’agit pas d’une simple action de levier. Ce parcours est essentiel pour diagnostiquer les échecs et concevoir la résilience.

• Étape 1 : Conversion du couple et pression de contact.Le couple d'entrée sur la vis sans fin est converti en une force normale au flanc de la dent de la roue à vis sans fin. Cette force, divisée par la zone de contact instantanée (une ellipse étroite le long de la dent), crée laPression de contact hertzienne. Cette pression peut atteindre des niveaux extraordinairement élevés, dépassant souvent 100 000 PSI dans les unités compactes.
• Étape 2 : Génération de champs de contraintes souterraines.Cette pression superficielle intense crée un champ de contraintes triaxiale sous la surface. La contrainte de cisaillement maximale ne se produit pas à la surface, mais légèrement en dessous. C'est dans cette région souterraine que les fissures de fatigue s'initient sous un chargement cyclique.
• Étape 3 : Génération de chaleur par friction.Simultanément, le mouvement de glissement de la vis sans fin contre la roue convertit une partie de la puissance transmise en chaleur de friction. Le taux de génération de chaleur est proportionnel à la charge, à la vitesse de glissement et au coefficient de frottement.
• Étape 4 : Contrainte du film lubrifiant.Le film lubrifiant séparant les surfaces métalliques est soumis à une pression extrême (EP). La viscosité du film augmente momentanément sous cette pression, mais son intégrité est primordiale. Une surcharge peut provoquer l'effondrement du film.
• Étape 5 : Transfert des contraintes vers la structure de support.Les forces sont finalement transférées au carter de boîte de vitesses via les roulements et les arbres. La déflexion du boîtier sous charge peut désaligner l’ensemble du maillage, modifiant de manière catastrophique le cheminement des contraintes.

Tableau complet des mécanismes d'usure et de leurs déclencheurs de charge

Mécanisme d'usure	Déclencheur de charge primaire	Processus physique et symptômes	Impact sur la fiabilité à long terme
Usure abrasive	Surcharge soutenue ; Lubrifiant contaminé sous charge	Les particules dures ou les aspérités sont forcées dans le matériau de la roue souple (bronze), en effectuant des micro-coupes et en labourant le matériau. Conduit à un aspect poli et rayé, un jeu accru et des particules de bronze dans l'huile.	Perte progressive de la précision du profil dentaire. Un rapport de contact réduit entraîne une contrainte plus élevée sur le profil restant, accélérant les phases d'usure ultérieures. L’une des principales causes de la baisse d’efficacité au fil du temps.
Usure de l'adhésif (éraflures)	Charge de choc aiguë ; Surcharge sévère ; Lubrification affamée sous charge	Le film lubrifiant EP est rompu, provoquant une soudure localisée des aspérités de la vis sans fin et de la roue. Ces soudures sont immédiatement cisaillées, arrachant le matériau de la roue la plus tendre. Visible sous forme de surfaces rugueuses et déchirées et d’une décoloration importante.	Il s’agit souvent d’un mode de défaillance catastrophique et rapide. Peut détruire l’équipement dans les minutes ou heures suivant l’événement de surcharge. Représente une ventilation complète du régime de lubrification conçu.
Fatigue superficielle (piqûres)	Charges de fatigue à cycle élevé ; Pics de surcharge répétitifs	Les contraintes de cisaillement souterraines dues à la pression de contact cyclique provoquent l’initiation de microfissures. Les fissures se propagent à la surface, libérant de petites piqûres. Apparaît sous forme de petits cratères, généralement près de la ligne de terrain. Audible car le bruit augmente avec le fonctionnement.	Les dommages progressifs qui s'aggravent à mesure que les piqûres créent des concentrateurs de contraintes pour d'autres piqûres. Cela conduit finalement à des macropiqûres et à un effritement, où de gros flocons de matériau se détachent, provoquant des vibrations et un grippage potentiel.
Usure Thermo-Mécanique	Charge élevée soutenue entraînant une surchauffe chronique	Une chaleur de friction excessive ramollit le matériau de la roue à vis sans fin, réduisant ainsi sa limite d'élasticité. La charge provoque alors un écoulement plastique du bronze, déformant le profil de la dent. Souvent accompagné d'une carbonisation de l'huile et d'une défaillance des joints.	Dégradation matérielle fondamentale. La géométrie des engrenages est modifiée de manière permanente, entraînant un désalignement, un partage inégal de la charge et une cascade rapide vers d'autres modes de défaillance. La récupération est impossible ; un remplacement est nécessaire.
Fretting et faux Brinelling (roulements)	Surcharge statique ; Vibrations sous charge ; Charges de montage inappropriées	Les micro-mouvements oscillatoires entre les chemins de roulement et les éléments roulants soumis à de fortes charges statiques ou à des vibrations créent des débris d'usure. Apparaît sous forme de motifs gravés ou d'indentations sur les chemins de roulement, même sans rotation.	Défaillance prématurée des roulements, qui permet secondairement un désalignement de l'arbre. Ce désalignement induit alors une charge inégale et de fortes contraintes sur l'engrenage, créant un scénario de défaillance à deux points.

Le rôle du spectre de charge et du cycle de service

Les charges réelles sont rarement constantes. Comprendre le spectre de charge (la répartition des différents niveaux de charge dans le temps) est crucial pour prédire la durée de vie. Notre analyse en usine chez Raydafon Technology Group Co., Limited utilise la règle de Miner des dommages cumulés par fatigue pour évaluer cela.

• Service continu à charge nominale :La ligne de base. L'usure progresse de manière prévisible en fonction de la lubrification et de l'alignement. La durée de vie est déterminée par l’accumulation progressive de fatigue superficielle.
• Service intermittent avec démarrages et arrêts fréquents :Les démarrages à inertie élevée appliquent des charges de pointe momentanées plusieurs fois supérieures au couple de fonctionnement. Chaque démarrage est un mini-choc, accélérant l’usure et la fatigue de l’adhésif. Nos tests montrent que cela peut réduire la durée de vie de 40 à 60 % par rapport au service continu si le dimensionnement n'est pas pris en compte.
• Charge variable (par exemple, convoyeur avec un poids de matériau variable) :La charge fluctuante crée une amplitude de contrainte variable. Ceci est plus dommageable qu’une charge moyenne constante de même valeur moyenne en raison de l’effet de fatigue. La fréquence et l'amplitude des oscillations sont des données clés que nous demandons aux clients.
• Service d'inversion :La charge appliquée dans les deux sens de rotation élimine la période de « repos » pour la surface de contact d'un côté de la dent, doublant ainsi les cycles de contrainte. Cela met également au défi le système de lubrification de protéger les deux flancs de manière égale.

Dans notre usine de Raydafon Technology Group Co., Limited, nous simulons ces spectres exacts. Nous soumettons nos prototypes de boîtes de vitesses à vis sans fin à des cycles de fatigue programmés qui reproduisent des années de service en quelques semaines. Cela nous permet d'identifier le seuil de charge exact à partir duquel les mécanismes d'usure passent de bénin à destructeur, et de concevoir nos unités standard avec une marge de fonctionnement sûre bien inférieure à ce seuil.

Ces données empiriques constituent la pierre angulaire de notre assurance de fiabilité, transformant le concept abstrait de « charge » en un paramètre de conception quantifiable pour chaque réducteur à vis sans fin que nous produisons. L'objectif est de garantir que nos unités non seulement survivent à la charge nominale, mais sont également intrinsèquement robustes face aux historiques de charge imprévisibles des applications industrielles, où les événements de surcharge ne sont pas une question de « si » mais de « quand ».

---

Comment notre conception de boîte de vitesses à vis sans fin atténue-t-elle les effets de charge néfastes ?

Chez Raydafon Technology Group Co., Limited, notre philosophie de conception est proactive : nous concevons nos réducteurs à vis sans fin non seulement pour une charge statique, mais aussi pour les réalités dynamiques et souvent difficiles de la vie des applications. Chaque choix de matériau, calcul géométrique et processus d'assemblage est optimisé pour résister aux mécanismes d'usure liés à la charge décrits précédemment. Voici un aperçu de nos principales stratégies de conception et de fabrication, développé pour montrer la profondeur de notre approche.

Ingénierie des matériaux et défense métallurgique

Notre défense contre la charge commence au niveau atomique. L’association des matériaux est la première et la plus critique barrière.

• Spécification de la vis sans fin (arbre d'entrée) :
  • Matériau de base :Nous utilisons des aciers de cémentation comme le 20MnCr5 ou le 16MnCr5. Ceux-ci fournissent un noyau résistant et ductile pour résister aux charges de flexion et de torsion sans rupture fragile.
  • Traitement de surface :Les vis sans fin sont carburées ou carbonitrurées jusqu'à une profondeur de 0,5 à 1,2 mm (selon le module), puis rectifiées avec précision. Cela crée une surface extrêmement dure (58-62 HRC) pour résister à l'abrasion et à l'usure de l'adhésif.
  • Finition:Après le meulage, nous utilisons des procédés de superfinition ou de polissage pour obtenir une rugosité de surface (Ra) meilleure que 0,4 μm. Une surface plus lisse réduit directement le coefficient de frottement, réduisant ainsi la chaleur de friction générée sous charge et améliorant la formation du film lubrifiant.
• Spécification de la roue à vis sans fin :
• Composition de l'alliage :Nous utilisons du bronze phosphoreux coulé en continu de qualité supérieure (CuSn12). Nous contrôlons strictement la teneur en étain (11-13 %) et les niveaux de phosphore pour optimiser la résistance, la dureté et la coulabilité. Des oligo-éléments comme le nickel peuvent être ajoutés pour améliorer la structure des grains.
• Processus de fabrication :Nous utilisons la coulée centrifuge ou la coulée continue pour produire des ébauches avec une structure granulaire dense, non poreuse et homogène. Cela élimine les faiblesses internes qui pourraient devenir des points d’initiation de fissures sous charge cyclique.
• Usinage et contrôle qualité :Chaque roue est usinée sur des machines à tailler CNC. Nous effectuons des contrôles dimensionnels à 100 % et utilisons des tests par ressuage sur les lots critiques pour garantir qu'aucun défaut de coulée n'est présent dans la zone de la racine de la dent, la zone de contrainte de flexion la plus élevée.

Optimisation géométrique pour une répartition supérieure de la charge

La géométrie de précision garantit que la charge est partagée aussi uniformément que possible, évitant ainsi les concentrations de contraintes destructrices.

• Modification du profil de la dent (soulagement de la pointe et de la racine) :Nous modifions délibérément le profil de développante idéal. Nous soulageons légèrement la matière à la pointe et à la racine de la dent de la roue à vis sans fin. Cela empêche le contact des bords lors de l'entrée et de la sortie du maillage dans des conditions de déviation ou de mauvais alignement, une réalité courante sous des charges élevées. Cela garantit que la charge est transportée sur la partie centrale robuste de la dent.
• Optimisation de l'angle d'attaque et de l'angle de pression :L'angle d'inclinaison de la vis sans fin est calculé non seulement pour le rapport, mais aussi pour l'efficacité et la capacité de charge. Un angle d'attaque plus grand améliore l'efficacité mais peut réduire la tendance à l'autoblocage. Nous les équilibrons en fonction de l’application. Notre angle de pression standard est généralement de 20° ou 25°. Un angle de pression plus grand renforce la racine de la dent (meilleure résistance à la flexion) mais augmente légèrement les charges sur les roulements. Nous sélectionnons l'angle optimal pour la classe de couple de l'unité.
• Analyse et optimisation des modèles de contact :Au cours de notre phase de prototype, nous effectuons des tests détaillés de modèle de contact en utilisant un film bleu de Prusse ou un film à pression numérique moderne. Nous ajustons les réglages et l'alignement de la plaque de cuisson pour obtenir un motif de contact oblong et centré qui couvre 60 à 80 % du flanc de la dent dans des conditions de charge. Un modèle parfaitement déchargé n’a aucun sens ; nous optimisons le modèle sous la charge de conception.

Aspect conception	Nos spécifications et processus	Avantage technique pour la manutention de charges	Comment il atténue l’usure spécifique
Matériau et traitement des vers	Acier de cémentation (par exemple 20MnCr5), cémenté à une profondeur de 0,8 mm, dureté 60 ± 2 HRC, superfini à Ra ≤ 0,4 μm.	La dureté extrême de la surface résiste à l’abrasion ; le noyau résistant empêche la défaillance de l'arbre sous des charges de choc ; la surface lisse réduit la chaleur de friction.	Combat directement l’usure abrasive et adhésive. Réduit le coefficient de frottement, une variable clé dans l'équation de génération de chaleur (Q ∝ μ * Charge * Vitesse).
Matériau de la roue à vis sans fin	Bronze phosphoreux coulé en continu CuSn12, coulé par centrifugation pour la densité, dureté 90-110 HB.	Équilibre optimal entre résistance et conformabilité. Le bronze plus mou peut incorporer des abrasifs mineurs et s'adapter au profil de la vis sans fin sous charge, améliorant ainsi le contact.	Fournit un pouvoir lubrifiant inhérent. Sa conformabilité permet de répartir la charge plus uniformément, même en cas de léger désalignement, réduisant ainsi le risque de piqûres.
Conception de logements	Fonte GG30, nervures optimisées par analyse par éléments finis (FEA), surfaces de montage usinées et alignements d'alésages dans une seule configuration.	La rigidité maximale minimise la déformation sous de lourdes charges suspendues. Maintient un alignement précis de l’arbre, ce qui est essentiel pour une répartition uniforme de la charge sur toute la face de la dent.	Empêche la charge sur les bords causée par la flexion du boîtier. La charge sur les bords crée une pression de contact élevée localisée, cause directe de piqûres et d’écaillage prématurés.
Système de roulement	Arbre de sortie : roulements à rouleaux coniques appariés, préchargés. Arbre d'entrée : roulements à billes à gorge profonde + roulements de butée. Tous les roulements ont un jeu C3 pour les plages de températures industrielles.	Les rouleaux coniques supportent simultanément des charges radiales et axiales élevées. La précharge élimine le jeu interne, réduisant ainsi le jeu de l'arbre sous différentes directions de charge.	Empêche la déviation de l'arbre et le flottement axial. La défaillance des roulements due à une surcharge est l'une des principales causes de défaillance du maillage d'engrenage secondaire. Ce système garantit l’intégrité de la position de l’arbre.
Ingénierie de la lubrification	Huile synthétique à base de polyglycol (PG) ou de polyalphaoléfine (PAO) avec des additifs EP/anti-usure élevés. Volume d'huile précis calculé pour une lubrification par projection et une capacité thermique optimales.	Les huiles synthétiques maintiennent une viscosité stable sur une plage de températures plus large, garantissant ainsi la résistance du film lors des démarrages à froid et des opérations à chaud. Les additifs EP élevés empêchent l'effondrement du film sous des charges de choc.	Maintient le film de lubrification élastohydrodynamique (EHL) dans toutes les conditions de charge conçues. Il s’agit de la barrière la plus efficace contre l’usure de l’adhésif (éraflures).
Assemblage et rodage	Assemblage à température contrôlée, précharge des roulements vérifiée. Chaque unité est soumise à une procédure de rodage à vide et chargé avant expédition pour asseoir le modèle de contact.	Élimine les erreurs d’assemblage qui induisent des contraintes internes. Le rodage porte doucement les engrenages dans des conditions contrôlées, établissant ainsi le modèle de contact porteur optimal dès le premier jour.	Empêche les échecs de « mortalité infantile ». Un rodage approprié atténue les aspérités, répartit la charge initiale uniformément et prépare l'unité à sa charge nominale maximale sur le terrain.

Gestion thermique : dissiper la chaleur de la charge

Puisque la charge crée une friction et que la friction crée de la chaleur, gérer la chaleur revient à gérer un symptôme de charge. Nos conceptions vont au-delà d’un simple boîtier à ailettes.

• Boîtier à ailettes standard :La surface est maximisée grâce à la conception des ailerons aérodynamiques basée sur la simulation thermique. Ceci est suffisant pour la plupart des applications dans le domaine mécanique.
• Options de refroidissement pour les charges thermiques élevées :
  • Ventilateur externe (extension d'arbre à vis sans fin) :Une option simple et efficace pour augmenter le flux d'air sur le boîtier, améliorant généralement la dissipation thermique de 30 à 50 %.
  • Capot de ventilateur (carénage) :Dirige l'air du ventilateur avec précision vers la partie la plus chaude du boîtier (généralement autour des zones de roulement).
  • Veste de refroidissement par eau :Pour les cycles de service extrêmes ou les températures ambiantes élevées, un boîtier à gaine personnalisée permet au liquide de refroidissement en circulation d'évacuer directement la chaleur. Cela peut doubler ou tripler la capacité thermique effective de l’unité.
  • Système de circulation d'huile avec refroidisseur externe :Pour les plus grandes unités, nous proposons des systèmes dans lesquels l'huile est pompée à travers un refroidisseur externe air-huile ou eau-huile, maintenant une température d'huile constante et optimale quelle que soit la charge.

Notre engagement dans notre usine est de contrôler chaque variable. De l'analyse spectrographique des lingots de bronze entrants au contrôle final par imagerie thermique lors du test de rodage en charge, notre réducteur à vis sans fin est conçu pour être un partenaire fiable dans vos applications les plus exigeantes. Le nom Raydafon Technology Group Co., Limited sur l'unité désigne un composant conçu avec une compréhension approfondie et empirique de la manière dont les conditions de charge affectent la fiabilité à long terme. Nous ne fournissons pas seulement une boîte de vitesses ; nous fournissons un système conçu pour absorber, distribuer et dissiper l'énergie mécanique de votre application de manière prévisible et sûre pendant toute sa durée de vie.

---

Quels sont les principaux paramètres de charge que les ingénieurs doivent calculer pour garantir la fiabilité ?

La sélection du bon réducteur à vis sans fin est un exercice prédictif. Pour garantir une fiabilité à long terme, les ingénieurs doivent aller au-delà du simple calcul de « puissance et rapport » et analyser le profil de charge complet. Une mauvaise application, souvent due à une évaluation incomplète de la charge, est l’une des principales causes d’échecs sur le terrain. Nous décrivons ici les paramètres critiques que notre équipe technique évalue lors du dimensionnement d'un réducteur à vis sans fin pour un client, en fournissant la méthodologie détaillée derrière chacun.

Le calcul de base : couple de sortie requis (T2)

Cela semble basique, mais les erreurs sont fréquentes. ça doit être le coupleau niveau de l'arbre de sortie de la boîte de vitesses.

• Formule:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (efficacité). Ou à partir des premiers principes : T2 = Force (N) * Rayon (m) pour un treuil ; ou T2 = (Tirage du convoyeur (N) * Rayon du tambour (m)).
• Erreur courante :Utiliser la puissance du moteur et la vitesse d'entrée sans tenir compte des pertes d'efficacité dans le système (autres boîtes de vitesses, courroies, chaînes) avant notre boîte de vitesses à vis sans fin. Mesurez ou calculez toujours le couple au point de connexion à notre arbre d'entrée ou de sortie.

Le multiplicateur non négociable : le facteur de service (SF) - Une analyse approfondie

Le facteur de service est le langage universel permettant de prendre en compte la dureté du monde réel. C'est un multiplicateur appliqué au calculcouple de sortie requis (T2)pour déterminer lecouple nominal minimum requis pour la boîte de vitesses.

La sélection du facteur de service repose sur une évaluation systématique de trois catégories principales :

1. Caractéristiques de la source d’alimentation (moteur principal) :
   • Moteur électrique (AC, triphasé) :SF = 1,0 (base). Cependant, considérez :
     • Démarrages à haute inertie :Les moteurs entraînant des charges à inertie élevée (ventilateurs, gros tambours) peuvent consommer 5 à 6 fois FLC lors du démarrage. Ce couple transitoire est transmis. Ajoutez 0,2-0,5 à SF ou utilisez un démarreur progressif/VFD.
     • Nombre de démarrages/heure :Plus de 10 démarrages par heure constituent une lourde tâche de démarrage. Ajoutez 0,3 à SF.
   • Moteur à combustion interne :En raison des pulsations de couple et du risque de choc dû à un engagement soudain (embrayages), un SF minimum de 1,5 est typique.
   • Moteur hydraulique :Généralement lisse, mais potentiel de pics de pression. SF généralement 1,25-1,5 en fonction de la qualité de la vanne de régulation.
2. Caractéristiques de la machine entraînée (charge) :C'est la catégorie la plus critique.
   • Charge uniforme (SF 1.0) :Couple stable et prévisible. Exemples : générateur électrique, convoyeur à vitesse constante avec poids uniformément réparti, mélangeur avec fluide à viscosité uniforme.
   • Charge de choc modérée (SF 1,25 - 1,5) :Fonctionnement irrégulier avec des pointes périodiques et prévisibles. Exemples : Convoyeurs à alimentation intermittente, palans légers, machines de blanchisserie, machines de conditionnement.
   • Charge de choc lourde (SF 1,75 - 2,5+) :Demandes de couple élevées sévères et imprévisibles. Exemples : Concasseurs de roches, broyeurs à marteaux, poinçonneuses, treuils robustes avec godets à benne preneuse, équipement forestier. Pour les cas extrêmes comme un concasseur de scories, nous avons appliqué des SF de 3,0 sur la base des données de défaillance historiques.
3. Durée de fonctionnement quotidienne (cycle de service) :
   • Intermittent (≤ 30 min/jour) :SF peut parfois être légèrement réduit (par exemple, multiplié par 0,8), mais jamais en dessous de 1,0 pour la classe de charge. La prudence est de mise.
   • 8 à 10 heures/jour :Service industriel standard. Utilisez le SF complet de la source d’alimentation et de l’évaluation de la machine entraînée.
   • Service continu 24h/24 et 7j/7 :Le programme le plus exigeant en matière de durée de vie en fatigue.Augmentez le SF par rapport à l'évaluation ci-dessus d'un minimum de 0,2.Par exemple, une charge uniforme en service 24h/24 et 7j/7 devrait utiliser un SF de 1,2 et non de 1,0.

Formule pour le couple nominal minimum de la boîte de vitesses :T2_rated_min = T2_calculé * SF_total.

Le contrôle critique : capacité thermique (indice thermique HP)

C'est souvent le facteur limitant, en particulier dans les boîtes de vitesses plus petites ou les applications à grande vitesse. Une boîte de vitesses peut être mécaniquement assez solide mais néanmoins surchauffer.

• Qu'est-ce que c'est :La puissance d'entrée maximale que la boîte de vitesses peut transmettre en continu sans que la température interne de l'huile ne dépasse une valeur stable (généralement 90-95°C) dans une température ambiante standard de 40°C.
• Comment vérifier :Celle de votre candidaturepuissance d'entrée requise (P1)doit être ≤ celui de la boîte de vitessesIndice thermique HPà votre vitesse d'entrée de fonctionnement (n1).
• Si P1_required > Indice thermique :Vous DEVEZ réduire la capacité mécanique (utiliser une taille plus grande) ou ajouter un refroidissement (ventilateur, chemise d'eau). Ignorant la surchauffe et la défaillance rapide de cette garantie.
• Nos données :Notre catalogue fournit des graphiques clairs montrant la puissance thermique par rapport au régime d'entrée pour chaque taille de réducteur à vis sans fin, avec et sans refroidissement par ventilateur.

Calculs de force externe : charge radiale (OHL) et charge de poussée

Les forces appliquées aux arbres par les composants externes sont distinctes et complémentaires du couple transmis.

• Formule de charge radiale (OHL) (pour chaîne/pignon ou poulie) :
  OHL (N) = (2000 * Couple à l'arbre (Nm)) / (Diamètre primitif du pignon/poulie (mm))
  Couple à l'arbreest soit T1 (entrée) soit T2 (sortie). Vous devez vérifier OHL sur les deux arbres.
• Charge de poussée (charge axiale) provenant d'engrenages hélicoïdaux ou de convoyeurs inclinés :Cette force agit le long de l'axe de l'arbre et doit être calculée à partir de la géométrie de l'élément entraîné.
• Vérification:L'OHL et la charge de poussée calculées doivent être ≤ les valeurs admissibles répertoriées dans nos tableaux pour le modèle de réducteur à vis sans fin sélectionné, à la distance spécifique de la face du boîtier (X) où la force est appliquée.

Spécificités environnementales et d'application

• Température ambiante :Au-dessus de 40°C, la capacité thermique est réduite. Si la température est inférieure à 0°C, la viscosité de démarrage du lubrifiant est un problème. Informez-nous de la gamme.
• Position de montage :Ver dessus ou dessous ? Cela affecte le niveau du carter d'huile et la lubrification du roulement supérieur. Nos évaluations concernent généralement la position du ver. D'autres postes peuvent nécessiter une consultation.
• Profil de cycle de service :Fournissez un graphique ou une description si la charge varie de manière prévisible. Cela permet une analyse plus sophistiquée qu’un simple SF statique.

Notre approche chez Raydafon Technology est collaborative. Nous fournissons à nos clients des feuilles de travail de sélection détaillées qui passent en revue chaque paramètre ci-dessus. Plus important encore, nous offrons un support technique direct. En partageant tous les détails de votre application (spécifications du moteur, inertie de démarrage, profil du cycle de charge, conditions ambiantes et dessins d'implantation), nous pouvons sélectionner conjointement un réducteur à vis sans fin qui est non seulement adéquat, mais aussi fiable de manière optimale pour vos conditions de charge spécifiques. Ce processus de calcul méticuleux, fondé sur des décennies de données de tests en usine, est ce qui différencie une sélection correcte d'une sélection catastrophique.

---

Comment un entretien et un montage appropriés peuvent-ils contrecarrer l’usure liée à la charge ?

Même les réducteurs à vis sans fin les plus robustes deRaydafonpeut succomber à une défaillance prématurée s’il est installé ou entretenu de manière incorrecte. Un montage approprié et un programme de maintenance discipliné sont vos leviers opérationnels pour contrecarrer directement l'impact incessant de la charge. Ces pratiques préservent la géométrie porteuse conçue et l'intégrité de la lubrification, garantissant que l'unité fonctionne comme prévu tout au long de sa durée de vie.

Phase 1 : Pré-installation et montage - Établir les bases de la fiabilité

Les erreurs commises lors de l'installation créent des défauts inhérents qui amplifient la charge et qu'aucune maintenance ultérieure ne peut corriger complètement.

• Stockage et manutention :
  • Rangez l'appareil dans un environnement propre et sec. En cas de stockage pendant plus de 6 mois, faites tourner l'arbre d'entrée plusieurs tours complets tous les 3 mois pour recouvrir les engrenages d'huile et éviter un faux effet Brinell sur les roulements.
  • Ne soulevez jamais l'unité uniquement par les arbres ou les pattes moulées du boîtier. Utilisez une écharpe autour du boîtier. Une chute ou un choc de l'unité peut provoquer des décalages d'alignement interne ou des dommages aux roulements.
• Fondation et rigidité :
  • La base de montage doit être plate, rigide et usinée avec une tolérance suffisante (nous recommandons mieux que 0,1 mm par 100 mm). Une base flexible fléchira sous la charge, désalignant la boîte de vitesses avec l'équipement connecté.
  • Utilisez des cales, et non des rondelles, pour corriger la planéité de la base. Assurez-vous que les pieds de montage sont entièrement soutenus.
  • Utilisez le bon niveau de fixation (par exemple, niveau 8.8 ou supérieur). Serrez les boulons en croix au couple spécifié dans notre manuel pour éviter la déformation du boîtier.
• Alignement d'arbres : la tâche la plus critique.
  • Ne jamais aligner à l’oeil ou avec une règle droite.Utilisez toujours un indicateur à cadran ou un outil d’alignement laser.
  • Alignez l'équipement couplé à la boîte de vitesses, et non l'inverse, pour éviter de déformer le carter de la boîte de vitesses.
  • Vérifiez l'alignement dans les plans vertical et horizontal. L'alignement final doit être effectué avec l'équipement à température de fonctionnement normale, car la croissance thermique peut modifier l'alignement.
  • Le désalignement admissible pour les accouplements flexibles est généralement très faible (souvent inférieur à 0,05 mm radial, 0,1 mm angulaire). Le dépassement induit des charges de flexion cycliques sur les arbres, augmentant considérablement l'usure des roulements et des joints.
• Connexion des composants externes (poulies, pignons) :
• Utilisez un extracteur approprié pour l'installer ; ne martelez jamais directement sur l’arbre ou les composants de la boîte de vitesses.
• Assurez-vous que les clés sont correctement installées et ne dépassent pas. Utilisez les vis de réglage dans le bon sens pour verrouiller le composant.
• Vérifiez que la charge radiale (OHL) de ces composants se situe dans la limite publiée pour le réducteur à vis sans fin sélectionné à la distance « X » correcte.

Phase 2 : Lubrification - La bataille continue contre l'usure induite par la charge

La lubrification est l'agent actif qui empêche la charge de provoquer un contact métal sur métal.

• Remplissage initial et rodage :
  • Utilisez uniquement le type d’huile et la viscosité recommandés (par exemple, polyglycol synthétique ISO VG 320). Une mauvaise huile ne peut pas former le film EHD nécessaire sous une pression de contact élevée.
  • Remplissez jusqu'au centre du voyant ou du bouchon de niveau d'huile, ni plus, ni moins. Un remplissage excessif provoque des pertes par barattage et une surchauffe ; un sous-remplissage prive d'engrenages et de roulements.
  • La première vidange d’huile est critique.Après les 250 à 500 premières heures de fonctionnement, changez l'huile. Cela élimine les particules d'usure générées lorsque les dents de l'engrenage se conforment microscopiquement les unes aux autres sous la charge initiale. Ces débris sont très abrasifs s’ils sont laissés dans le système.
• Vidanges d’huile de routine et surveillance de l’état :
  • Établissez un calendrier basé sur les heures d’ouverture ou annuellement, selon la première éventualité. Pour un service 24h/24 et 7j/7, les changements toutes les 4 000 à 6 000 heures sont courants avec l’huile synthétique.
  • Analyse d'huile :L'outil prédictif le plus puissant. Envoyez un échantillon à un laboratoire à chaque vidange d'huile. Le rapport indiquera :
    • Métaux :La montée du fer (acier à vis sans fin) ou du cuivre/étain (bronze de roue) indique une usure active. Un pic soudain indique un problème.
    • Viscosité:L'huile s'est-elle épaissie (oxydation) ou diluée (cisaillement, dilution du carburant) ?
    • Contaminants :Silicium (saleté), teneur en eau, indice d'acide. L'eau (> 500 ppm) est particulièrement dommageable car elle favorise la rouille et dégrade la résistance du film d'huile.
• Relubrification des joints (le cas échéant) :Certains modèles sont équipés de joints de purge de graisse. Utilisez avec parcimonie la graisse complexe au lithium haute température spécifiée pour éviter de contaminer le carter d'huile.

Phase 3 : Surveillance opérationnelle et inspection périodique

Soyez le système d’alerte précoce pour les problèmes liés à la charge.

• Surveillance de la température :
  • Utilisez un thermomètre infrarouge ou un capteur monté en permanence pour vérifier régulièrement la température du boîtier à proximité des zones de roulement et du carter d'huile.
  • Établissez une température de référence sous une charge normale. Une augmentation soutenue de 10 à 15 °C au-dessus de la ligne de base est un avertissement clair d'une friction accrue (désalignement, défaillance du lubrifiant, surcharge).
• Analyse des vibrations :
  • De simples compteurs portables peuvent suivre la vitesse globale des vibrations (mm/s). Tendance à suivre au fil du temps.
  • L'augmentation des vibrations indique une détérioration des roulements, une usure inégale ou un déséquilibre des équipements connectés, qui augmentent tous les charges dynamiques sur la boîte de vitesses.
• Contrôles auditifs et visuels :
  • Écoutez les changements de son. Un nouveau gémissement peut indiquer un désalignement. Un cognement peut indiquer une défaillance du roulement.
  • Recherchez les fuites d'huile, qui peuvent être un symptôme de surchauffe (durcissement du joint) ou de surpression.
• Resserrage des boulons :Après les 50 à 100 premières heures de fonctionnement, et chaque année par la suite, vérifiez à nouveau le serrage de tous les boulons de fondation, du boîtier et d'accouplement. Les vibrations des cycles de charge peuvent les desserrer.

Tableau complet du calendrier de maintenance

Action	Fréquence / Calendrier	Objectif et connexion de charge	Notes de procédure clés
Changement d'huile initial	Après 250 à 500 premières heures de fonctionnement.	Élimine les débris d'usure initiale (particules abrasives) générés lors du processus de mise en place de la charge des engrenages et des roulements. Empêche l’accélération de l’usure abrasive.	Égoutter à chaud. Rincer uniquement avec le même type d'huile si les débris sont excessifs. Remplissez jusqu’au niveau correct.
Changement d'huile et analyse de routine	Toutes les 4 000 à 6 000 heures de fonctionnement ou 12 mois. Plus fréquent dans les environnements sales/chauds.	Régénère les additifs dégradés, élimine les métaux d’usure et les contaminants accumulés. L'analyse de l'huile fournit une tendance d'usure, un indicateur direct de la gravité de la charge interne et de l'état des composants.	Prélever un échantillon d'huile au milieu du carter pendant le fonctionnement. Envoyer au laboratoire. Documentez les résultats pour établir des lignes de tendance pour les éléments critiques comme Fe, Cu, Sn.
Vérification du couple des boulons	Après 50 à 100 heures, puis annuellement.	Empêche le desserrage dû aux vibrations et aux cycles thermiques sous charge. Les boulons desserrés permettent le mouvement et le désalignement du boîtier, créant ainsi une charge inégale et à forte contrainte.	Utilisez une clé dynamométrique calibrée. Suivez le motif croisé pour les boulons du boîtier et de la base.
Vérification de l'alignement	Après installation, après toute maintenance sur les équipements connectés, et annuellement.	Garantit que les arbres connectés sont colinéaires. Le désalignement est une source directe de charges de flexion cycliques, provoquant une défaillance prématurée des roulements et un contact irrégulier des engrenages (charge de bord).	Effectuer avec un équipement à température de fonctionnement. Utilisez des outils laser ou des indicateurs à cadran pour plus de précision.
Surveillance des tendances de température et de vibration	Lectures hebdomadaires/mensuelles ; surveillance continue des applications critiques.	Détection précoce des problèmes (défaillance de lubrification, usure des roulements, désalignement) qui augmentent la friction interne et les charges dynamiques. Permet une intervention planifiée avant une panne catastrophique.	Marquez les points de mesure sur le boîtier. Enregistrez la température ambiante et l’état de charge pour une comparaison précise.
Inspection visuelle des fuites et des dommages	Visite quotidienne/hebdomadaire.	Identifie les fuites d'huile (perte potentielle de lubrifiant entraînant une usure) ou les dommages physiques dus à des impacts externes qui pourraient compromettre l'intégrité du boîtier sous charge.	Vérifiez les faces des joints, les joints du boîtier et le reniflard. Assurez-vous que le reniflard est propre et dégagé.

L’expertise de notre usine s’étend au-delà du point de vente. Notre documentation technique comprend des guides d'installation complets et des listes de contrôle de maintenance adaptées à nos produits. En vous associant à nous, vous bénéficiez non seulement d'un réducteur à vis sans fin de qualité, mais également du cadre de connaissances et du support nécessaires pour garantir qu'il atteigne toute sa durée de vie, en gérant activement les défis de charge auxquels il est confronté chaque jour. La fiabilité est un partenariat et notre engagement est d'être votre ressource technique depuis l'installation jusqu'à des décennies de service.

---

Résumé : Garantir la fiabilité à long terme grâce à la connaissance de la charge

Comprendre comment les conditions de charge affectent la fiabilité à long terme des réducteurs à vis sans fin est la pierre angulaire d’une ingénierie d’application réussie. Il s’agit d’une interaction multiforme entre les contraintes mécaniques, la gestion thermique, la science des matériaux et les pratiques opérationnelles. Comme nous l'avons exploré, les charges défavorables accélèrent les mécanismes d'usure tels que l'abrasion, les piqûres et les éraflures, entraînant une perte d'efficacité et une défaillance prématurée.

Chez Raydafon Technology Group Co., Limited, nous luttons contre cela grâce à une conception intentionnelle : de nos vis sans fin en acier trempé et roues en bronze à nos boîtiers rigides et roulements haute capacité, chaque aspect de notre réducteur à vis sans fin est conçu pour gérer et résister à des profils de charge exigeants. Cependant, le partenariat pour la fiabilité est partagé. Le succès dépend du calcul précis des facteurs de service, des limites thermiques et des charges externes lors de la sélection, suivi d'une installation méticuleuse et d'une culture de maintenance proactive.

En considérant la charge non pas comme un chiffre unique mais comme un profil de durée de vie dynamique et en choisissant un partenaire de boîte de vitesses doté de la profondeur d'ingénierie correspondante, vous transformez un composant critique en un actif fiable. Nous vous invitons à tirer parti de nos deux décennies d’expérience. Laissez notre équipe d'ingénieurs vous aider à analyser vos conditions de charge spécifiques pour spécifier la solution optimale de réducteur à vis sans fin, garantissant performances, longévité et retour sur investissement maximal.

Contacter Raydafon Technology Group Co., Limitedaujourd'hui pour un examen détaillé de l'application et une recommandation de produit. Téléchargez notre livre blanc technique complet sur le calcul de charge ou demandez un audit de site à nos ingénieurs pour évaluer vos systèmes d'entraînement actuels.

---

Foire aux questions (FAQ)

Q1 : Quel est le type de charge le plus dommageable pour un réducteur à vis sans fin ?
A1 : Les charges de choc sont généralement les plus dommageables. Un pic de couple soudain et de grande ampleur peut rompre instantanément le film d'huile critique entre la vis sans fin et la roue, provoquant une usure immédiate de l'adhésif (éraflure) et potentiellement une fissuration des dents ou des roulements. Elle induit également des cycles de stress élevés qui accélèrent la fatigue. Même si les surcharges prolongées sont nocives, la nature instantanée des charges de choc ne laisse souvent pas le temps à l'inertie du système d'absorber l'impact, ce qui les rend particulièrement graves.

Q2 : Quel est l'impact d'une surcharge continue à, disons, 110 % du couple nominal sur la durée de vie ?
A2 : Une surcharge continue, même marginale, réduit considérablement la durée de vie. La relation entre la charge et la durée de vie des roulements/engrenages est souvent exponentielle (suivant une relation de loi du cube pour les roulements). Une surcharge de 110 % peut réduire la durée de vie prévue des roulements L10 d'environ 30 à 40 %. Plus important encore, cela élève la température de fonctionnement en raison de l'augmentation de la friction. Cela peut conduire à un emballement thermique, où l'huile plus chaude se dilue, conduisant à plus de friction et à une huile encore plus chaude, provoquant finalement une dégradation rapide du lubrifiant et une usure catastrophique en peu de temps.

Q3 : Un facteur de service plus élevé peut-il garantir complètement la fiabilité sous des charges variables ?
A3 : Un facteur de service plus important constitue une marge de sécurité cruciale, mais ce n'est pas une garantie absolue. Il tient compte des inconnues concernant le caractère et la fréquence de la charge. Cependant, la fiabilité dépend également d'une installation correcte (alignement, montage), d'une lubrification appropriée et de facteurs environnementaux (propreté, température ambiante). L'utilisation d'un facteur de service élevé permet de sélectionner une boîte de vitesses plus robuste avec une plus grande capacité inhérente, mais elle doit néanmoins être installée et entretenue correctement pour exploiter toute sa durée de vie potentielle.

Q4 : Pourquoi la capacité thermique est-elle si importante lorsqu’on parle de charge ?
A4 : Dans une boîte de vitesses à vis sans fin, une partie importante de la puissance d'entrée est perdue sous forme de chaleur en raison du frottement de glissement. La charge détermine directement l’ampleur de cette perte par frottement. La capacité thermique est la vitesse à laquelle le carter de la boîte de vitesses peut dissiper cette chaleur dans l'environnement sans que la température interne ne dépasse la limite de sécurité pour le lubrifiant (généralement 90-100°C). Si la charge appliquée génère de la chaleur plus rapidement qu'elle ne peut être dissipée, l'unité surchauffera, décomposant l'huile et entraînant une défaillance rapide, même si les composants mécaniques sont suffisamment solides pour supporter le couple.

Q5 : Comment les charges suspendues dégradent-elles spécifiquement un réducteur à vis sans fin ?
A5 : Les charges radiales appliquent un moment de flexion à l’arbre de sortie. Cette force est supportée par les roulements de l’arbre de sortie. Une OHL excessive provoque une fatigue prématurée des roulements (brinelling, écaillage). Cela dévie également légèrement l'arbre, ce qui désaligne le maillage précis entre la vis sans fin et la roue. Ce désalignement concentre la charge sur une extrémité de la dent, provoquant des piqûres et une usure localisées, augmentant le jeu et générant du bruit et des vibrations. Cela compromet effectivement la répartition soigneusement conçue de la charge du train d’engrenages.

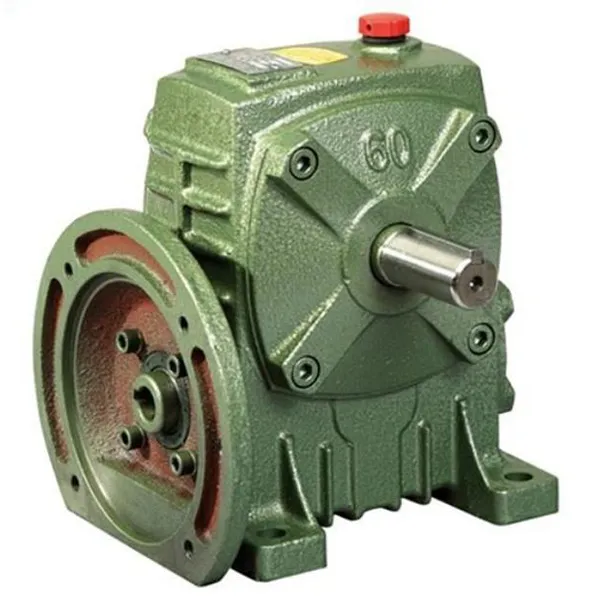

Réducteur à vis sans fin Raydafon Technology : paramètres de conception clés pour la résilience aux charges
