Arbre de prise de force pour mélangeurs à alimentation verticale Peecon
  • Arbre de prise de force pour mélangeurs à alimentation verticale PeeconArbre de prise de force pour mélangeurs à alimentation verticale Peecon
  • Arbre de prise de force pour mélangeurs à alimentation verticale PeeconArbre de prise de force pour mélangeurs à alimentation verticale Peecon

Arbre de prise de force pour mélangeurs à alimentation verticale Peecon

Arbres de prise de force de remplacement pour les mélangeurs verticaux PEECON 865, 1100, 1300 et 1500. Arbre principal à vitesse constante CAT6 ; options de cannelures côté tracteur 1.375-6 (540 tr/min), 1.375-21 (1 000 tr/min) et 1.750-20 (1 000 tr/min) ; entrée côté mélangeur généralement 1.750-6. Couple d'embrayage à coupure automatique de 2 500 à 3 500 N·m ; étriers à boulons de cisaillement évalués à 2 920 N·m. La longueur de l'arbre, la taille de l'arcade, la combinaison de cannelures et la configuration du bouclier peuvent être définies selon le dessin. Le MOQ et le délai de livraison sont confirmés par commande car ils dépendent du modèle et de la configuration. Envoyez votre modèle de mélangeur et la cannelure de prise de force du tracteur : nous confirmons la combinaison de transmission et émettons un devis.

Transmission de remplacement en gros · Gamme de mélangeurs verticaux PEECON

Arbre de prise de force en gros pour mélangeurs d'alimentation verticaux PEECON — Spécifications, MOQ, personnalisation et délai de livraison pour le remplacement du mélangeur d'alimentation

Lorsqu'un arbre de prise de force de mélangeuse verticale tombe en panne, la presse ou le mélangeur s'arrête et la décision de remplacement se résume à trois contrôles : quel modèle PEECON, quelle cannelure côté tracteur et quel couple d'embrayage la boîte de vitesses du mélangeur peut prendre. Cette page répertorie ces trois éléments par rapport aux quatre modèles de mélangeurs de cette gamme, ainsi que le CV principal. numéros de pièces d'arbre et d'embrayage, afin que vous puissiez confirmer les spécifications avant de demander un devis.

Prix ​​et quantité minimale de commandeSur devis
Délai de mise en œuvrePar commande
PersonnalisationBasé sur un dessin
DocumentsSur demande

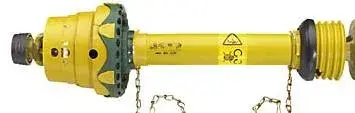

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Arbre de prise de force du mélangeur vertical PEECON — joint homocinétique CAT6 et extrémité d'embrayage série 2500.

Spécifications clés

  • Arbre principalVitesse constante CAT6
  • Cannelure de tracteur1,375-6 · 1,375-21 · 1,750-20
  • Entrée du mixeurGénéralement 1.750-6
  • Couple d'arbre3 800 N·m nominal / 4 200 N·m en pointe
  • Couple d'embrayage2 500 – 3 500 N·m
  • Joug de boulon de cisaillement2 920 N·m
  • Modèles de mélangeurs865 · 1100 · 1300 · 1500
  • Puissance du tracteur95 – 200 ch minimum
  • PersonnalisationLongueur, joug, cannelure, bouclier

Matrice de modèle – Quel mélangeur PEECON a besoin de quelle prise de force

PEECON865
  • Capacité865 PCT
  • Tarières2
  • Min. pouvoir95 ch
  • TransmissionCV CAT6
  • SplineEn tracteur
PEECON1100
  • Capacité1 100 pieds cubes
  • Tarières2
  • Min. pouvoir135 ch
  • TransmissionCV CAT6
  • SplineEn tracteur
PEECON1300
  • Capacité1300 pieds cubes
  • Tarières3
  • Min. pouvoir180 ch
  • TransmissionCV CAT6
  • SplineEn tracteur
PEECON1500
  • Capacité1500 CFT
  • Tarières3
  • Min. pouvoir200 ch
  • TransmissionCV CAT6
  • SplineEn tracteur

La plupart des tracteurs de cette gamme de puissance utilisent une prise de force 1.750-20 et la plupart des mélangeurs PEECON de cette gamme utilisent une entrée 1.750-6. arbre. Les deux côtés sont assortis indépendamment : le côté mélangeur est fixé par le mélangeur, le côté tracteur est fixé par le tracteur. Confirmez les deux avant de commander.

Arbre principal à vitesse constante CAT6 — Numéros de référence des ensembles et des demi-arbres

Ensemble CV complet et référence demi-arbre pour l'arbre principal CAT6
Arbre de sortie du tracteur Numéro de pièce complet de l'assemblage CV Numéro de pièce de l'arbre CV 1/2 Numéro de pièce de la moitié de l'outil (2 500)
540 tr/min, 1,375" × 6 cannelures 392206 392206-DEMI 2500-OUTIL-DEMI
1 000 tr/min, 1,375" × 21 cannelures 392221 392221-DEMI 2500-OUTIL-DEMI
1 000 tr/min, 1,750" × 20 cannelures 392220 392220-DEMI 2500-OUTIL-DEMI

L'ensemble CV complet est livré avec le joint pré-graissé. Si vous devez remplacer seulement une moitié, le demi-arbre le numéro de pièce est celui que vous commandez. La moitié de l'outil est partagée entre les trois variantes côté tracteur.

Sélection d'embrayage et de joug — Couples nominaux et numéros de pièces

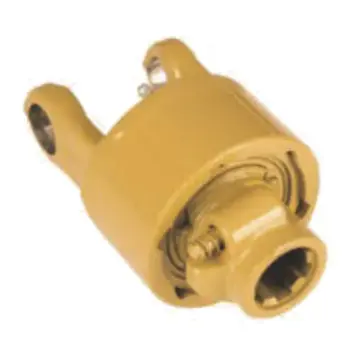

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Embrayage à coupure automatique série 2500 — corps K64 et K64/24.
Embrayages à découpe automatique série 2500
Numéro de pièce Modèle Diamètre Splines Couple
134467 K64/24 1.750 20 3 500 N·m
LAF20250MDAL67 K64 1.750 20 2 500 N·m
135416 K64/24 1.375 6 2 700 N·m
135362 K64/24 1.750 6 2 700 N·m
135986 K64/24 1.750 20 2 700 N·m

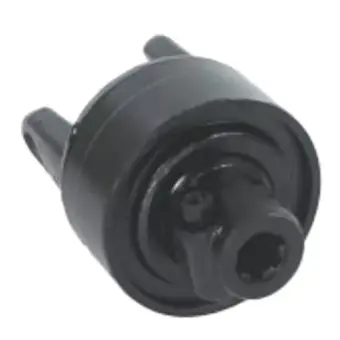

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Chapes à boulons de cisaillement série 2500 — corps KB61, KB61/2 et BTL.
Jougs de boulons de cisaillement série 2500
Numéro de pièce Modèle Diamètre Splines Couple
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2 920 N·m
355272 KB61/2 1.375 6 2 920 N·m
4250104 KB61/2 1.375 6 2 920 N·m
BTL67205610A BTL 1.750 20 2 920 N·m
4250105 KB61/2 1.750 20 2 920 N·m
BTL67345610A KB61 1.750 6 2 920 N·m
338427 KB61/2 1.750 6 2 920 N·m
392340 KB61/2 1.9375 RD Clé 0,50 —

Les deux familles d'embrayages ne sont pas interchangeables en service. Les embrayages à coupure automatique se réengagent après un glissement, donc ils conviennent aux mélangeurs qui rencontrent des surcharges occasionnelles lors du démarrage. Les chapes à boulons de cisaillement sacrifient le boulon en cas de surcharge et doivent être revissés avant que le mélangeur ne fonctionne à nouveau, ils conviennent donc aux mélangeurs où un boulon cassé est plus facile à remplacer qu'un embrayage surchauffé. La référence complète pour la gamme plus large se trouve sur leArbre de prise de force pour mélangeuses d'alimentspage.

Détails de la spécification — Arbre, joint et blindage

Arbre et Joint

Arbre principal
Vitesse constante CAT6
Matériau de l'arbre
Acier allié trempé, rectifié
Diamètre de l'arbre
φ62 millimètres
Angle d'articulation
±45°
Palier
Rouleau à quatre sphères
Couple nominal
3 800 N·m
Couple maximal
4 200 N·m
Plage de vitesse
540 – 1000 tr/min

Sceau et protection

Matériau du joint
Caoutchouc nitrile hydrogéné
Température du joint. gamme
−45 °C à 130 °C
Cache-poussière
Trois lèvres avec rainure à copeaux en spirale
Bouclier
Couverture complète, connexion rapide
Puissance du tracteur
80 – 220 ch
Compatibilité du mixeur
PEECON, KUHN (20 m³ et plus)
Personnalisation
Longueur, joug, cannelure, bouclier
Documentation
Fourni sur demande

Les spécifications ci-dessus reflètent la version de production actuelle. Pour une longueur d'arbre ou une taille d'arcade non standard, le le dessin règne. La gamme plus large pour d'autres marques de mélangeuses d'aliments, y comprisMélangeuses d'aliments Supreme, est répertorié sur la page de catégorie et le correspondantboîte de vitesses du mélangeur d'alimentsest sur une page séparée.

Comment la commande est confirmée

Envoyer le modèle et la spline

Fournir le modèle de mélangeur PEECON (865 / 1100 / 1300 / 1500) et la taille de l'embout de prise de force du tracteur.

Confirmez la transmission

Nous renvoyons la combinaison correspondante de l'ensemble CV, de la famille d'embrayage et du numéro de pièce.

Dessin et devis

Pour les longueurs ou jougs personnalisés, un dessin est émis avant la production. Le devis répertorie le MOQ et le délai de livraison pour la configuration confirmée.

Production et expédition

Les puits standards se déplacent selon le calendrier confirmé ; les arbres personnalisés se déplacent une fois le dessin approuvé.

Le MOQ et le délai de livraison sont indiqués par commande car ils dépendent du modèle, de la combinaison de cannelures et si le l'arbre est standard ou fabriqué selon le dessin. Rien sur cette page ne s'engage sur un chiffre fixe qui ne tiendrait pas pendant un certain temps. configuration différente. LeGamme d'arbres de prise de forcepage répertorie les autres catégories agricoles.

Foire aux questions

Quels modèles de mélangeurs PEECON cet arbre de prise de force couvre-t-il ?

Les 865, 1 100, 1 300 et 1 500. La puissance minimale du tracteur pour chacun est respectivement de 95 ch, 135 ch, 180 ch et 200 ch, comme indiqué dans la matrice de modèles ci-dessus. Tous les quatre utilisent un arbre principal à vitesse constante CAT6.

Quelle cannelure est utilisée côté tracteur et côté mixeur ?

La plupart des tracteurs de cette gamme utilisent une cannelure 1.750-20 et la plupart des mélangeurs utilisent un arbre d'entrée 1.750-6. Les options côté tracteur 1.375-6 (540 tr/min) et 1.375-21 (1 000 tr/min) sont également disponibles. Le côté tracteur et le côté mélangeur sont assortis indépendamment — confirmez les deux avant de commander.

Quel est le couple nominal de l'arbre et de l'embrayage ?

L'arbre principal CAT6 est évalué à 3 800 N·m en continu et à 4 200 N·m en pointe instantanée. Les embrayages à coupure automatique de la série 2500 vont de 2 500 N·m à 3 500 N·m. Les chapes à boulons de cisaillement sont évaluées à 2 920 N·m.

Pouvez-vous fournir une longueur d’arbre ou un joug non standard ?

Oui. La longueur de l'arbre, la taille de l'arcade, la combinaison de cannelures et la configuration du bouclier peuvent être définies selon le dessin. Envoyez les dimensions du puits existant, ou un croquis avec les centres des joints marqués, et nous confirmerons la faisabilité.

Quels sont le MOQ et le délai de livraison ?

Le MOQ et le délai de livraison sont confirmés par commande. Ils dépendent du modèle, de la combinaison de cannelures et du fait que l'arbre soit standard ou réalisé sur plan. Envoyez votre modèle de mélangeur et la cannelure de prise de force du tracteur et nous émettrons un devis répertoriant le MOQ et le délai de livraison pour cette configuration.
