Quelle est la différence entre les vérins hydrauliques d'abatteuse à simple effet et à double effet ?

Dans le domaine du machinisme agricole, notamment dans le matériel de récolte, le vérin hydraulique est un élément fondamental. Il convertit la pression du fluide hydraulique en force et mouvement linéaires, permettant le contrôle de diverses fonctions, du levage des ensembles collecteurs au réglage de la position des rabatteurs. Parmi les types de vérins hydrauliques les plus couramment utilisés dans les moissonneuses-batteuses figurent les vérins à simple effet et à double effet. Le choix entre ces deux types n’est pas arbitraire ; il s'agit d'une décision technique critique qui affecte les performances, l'efficacité et le coût de la machine.

La différence fondamentale entre un simple effet et un double effetCylindre hydraulique de moissonneuseréside dans la manière dont le fluide hydraulique est appliqué pour générer le mouvement. Un vérin à simple effet utilise la pression hydraulique pour étendre le piston dans une direction, la course de retour étant accomplie par une force externe, généralement la gravité ou un ressort. Un vérin à double effet utilise la pression hydraulique pour étendre et rétracter le piston, fournissant ainsi un mouvement motorisé dans les deux sens. Cette différence fondamentale entraîne des variations dans les caractéristiques de conception, d’application et de performances. Cet article fournit une analyse technique systématique des deux types de cylindres, examinant leurs principes de fonctionnement, leur construction, leurs domaines d'application et leurs critères de sélection. L’objectif est de doter les ingénieurs, les techniciens et les professionnels des achats d’une compréhension claire des avantages et des limites de chaque type.

Table des matières

• 1. Principes de fonctionnement : fonctionnement des vérins à simple effet et à double effet
• 2. Différences de construction et de composants
• 3. Spécificités de l'application dans les systèmes de récolte
• 4. Caractéristiques de performance et de contrôle
• 5. Critères de sélection : quel type de cylindre choisir ?
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Principes de fonctionnement : fonctionnement des vérins à simple effet et à double effet

Un vérin hydraulique est un actionneur mécanique qui convertit l'énergie hydraulique (pression du fluide) en énergie mécanique (force linéaire et mouvement). Le principe de base est l’application d’un fluide hydraulique sous pression sur un piston à l’intérieur d’un cylindre. La pression agit sur la zone du piston, générant une force qui déplace le piston et la tige qui y est attachée. La direction du mouvement est déterminée par le côté du piston sur lequel le fluide est appliqué. Les vérins hydrauliques de récolteuse à simple effet et à double effet diffèrent fondamentalement dans la manière dont le fluide est appliqué pour contrôler le mouvement.

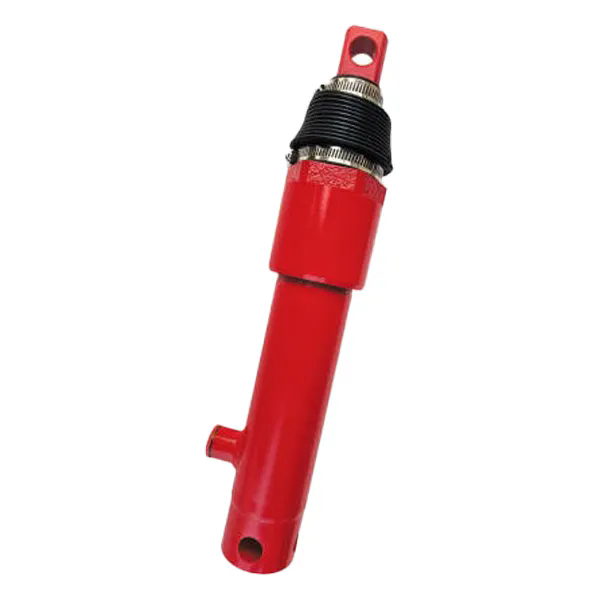

Vérin à simple effet :Un vérin simple effet possède un port pour le fluide hydraulique. Le fluide est appliqué sur un seul côté du piston (généralement le côté inférieur). La pression pousse le piston et la tige dans une direction, prolongeant ainsi le cylindre. La course de retour (rétraction du piston) est obtenue par une force extérieure. Les forces externes les plus courantes sont la gravité (le poids de la charge tirant le piston vers l'arrière) ou un ressort mécanique. Les vérins à simple effet sont de conception simple et sont utilisés dans des applications où la charge elle-même fournit la force de rappel. Dans une moissonneuse, un vérin hydraulique de récolteuse à simple effet peut être utilisé pour des tâches telles que le levage d'un composant lourd, où le poids du composant fournit la force de rappel lorsque la pression hydraulique est relâchée.

Cylindre double effet :Un cylindre à double effet possède deux orifices, un de chaque côté du piston. Le fluide hydraulique peut être fourni à l'un ou l'autre port pour générer un mouvement dans les deux sens. Pour étendre le cylindre, du fluide est fourni à l'orifice inférieur, poussant le piston vers le haut. Pour rétracter le cylindre, du fluide est fourni à l'orifice supérieur, poussant le piston vers le bas. Cela fournit un mouvement motorisé dans les deux sens. La force générée dans chaque direction n'est pas nécessairement égale, car la surface efficace du piston est différente des deux côtés (le côté tige a une surface efficace plus petite en raison de la section transversale de la tige). Les vérins à double effet offrent un contrôle plus précis et sont utilisés là où une force est requise dans les deux sens. Dans une moissonneuse-batteuse, les vérins hydrauliques de moissonneuse à double effet sont utilisés pour des fonctions telles que le contrôle de la hauteur d'un rabatteur, l'inclinaison d'une barre de coupe ou le réglage de la position d'une barre de coupe, lorsqu'un mouvement motorisé est requis dans les deux sens.

Le tableau suivant fournit une comparaison côte à côte des principes de fonctionnement.

ÀRaydafon Technology Group Co., Limitée, nous fabriquons des vérins hydrauliques pour moissonneuses à simple effet et à double effet pour répondre aux divers besoins du secteur agricole. Notre équipe d'ingénieurs peut fournir des conseils d'experts sur la sélection du type de cylindre approprié pour une application spécifique.

2. Différences de construction et de composants

La construction d'un vérin hydraulique pour moissonneuse à simple effet et à double effet reflète leurs différents principes de fonctionnement. Les composants principaux des deux types de cylindres sont similaires : un corps de cylindre, un piston, une tige, des joints et des embouts. Cependant, il existe des différences significatives dans les détails de construction, qui affectent leurs performances et leur fiabilité. Les principales différences résident dans le piston et le système d’étanchéité du piston.

Piston:Dans un vérin à simple effet, le piston est généralement un simple composant en forme de disque fixé à la tige. Le piston sert à transmettre la force du fluide hydraulique à la tige. Dans un vérin à double effet, le piston est un composant plus complexe. Il comporte des joints des deux côtés pour empêcher les fuites de liquide entre les deux chambres. Le piston doit pouvoir résister à la pression des deux côtés, ce qui nécessite une conception robuste. Le piston d'un cylindre à double effet comprend souvent une bague de guidage (ou bague d'usure) pour maintenir l'alignement et empêcher tout contact métal sur métal entre le piston et l'alésage du cylindre.

Scellés:Le système d’étanchéité est essentiel aux performances de tout vérin hydraulique. Dans un vérin à simple effet, la principale exigence d’étanchéité est d’empêcher les fuites de fluide du côté sous pression du piston. Dans un cylindre à double effet, des joints sont nécessaires des deux côtés du piston pour éviter les fuites entre les deux chambres. Il s’agit d’une exigence d’étanchéité plus exigeante, car elle nécessite un joint capable de résister à la pression dans les deux directions. Le joint de piston dans un cylindre à double effet est souvent un joint à double effet, tel qu'un joint en U ou un joint en polyuréthane.

Joints de tige :Les deux types de vérins sont équipés de joints de tige pour empêcher les fuites de liquide le long de la tige. Cependant, le joint de tige d'un vérin à double effet doit également être capable de résister aux pressions plus élevées qui peuvent se produire du côté tige du piston. Cela peut nécessiter une conception de joint de tige plus robuste.

Amorti :Les vérins à double effet incluent souvent des fonctions d'amortissement en fin de course pour réduire les forces d'impact et le bruit. Ceci est particulièrement important dans les applications où le vérin déplace de lourdes charges à des vitesses élevées. L'amortissement est moins courant dans les vérins à simple effet, car la course de retour est généralement contrôlée par une force externe.

Le tableau suivant fournit une comparaison des caractéristiques de construction des vérins hydrauliques d'abatteuse à simple effet et à double effet.

Chez Raydafon Technology Group Co., Limited, nous fabriquons des vérins hydrauliques pour moissonneuses en utilisant des matériaux de haute qualité et des processus de fabrication précis. Nos vérins sont conçus pour répondre aux exigences exigeantes des applications agricoles, offrant des performances fiables et durables.

3. Spécificités de l'application dans les systèmes de récolte

Le choix entre un vérin hydraulique d'abatteuse à simple effet et à double effet est fortement influencé par l'application spécifique au sein de l'abatteuse. Chaque type de vérin est adapté à des fonctions particulières en fonction des exigences de mouvement, de profil de force et de contrôle requises. Un vérin hydraulique pour moissonneuse est utilisé dans un large éventail de fonctions sur la machine, du levage de composants lourds au contrôle de mouvements complexes.

Applications de cylindre à simple effet :Les vérins à simple effet sont généralement utilisés dans les applications où la charge peut fournir la force de rappel. Dans une moissonneuse-batteuse, cela inclut souvent des opérations de levage où le poids du composant fournit la force de rappel. Par exemple, un vérin à simple effet peut être utilisé pour soulever la barre de coupe d'une moissonneuse-batteuse. Lorsque la pression hydraulique est appliquée, le vérin s'étend, soulevant le collecteur. Lorsque la pression est relâchée, le poids du collecteur repousse le cylindre vers le bas. De même, des vérins à simple effet sont utilisés pour le réglage de la hauteur du rabatteur sur certaines abatteuses, où le poids du rabatteur fournit la force de rappel.

Applications de cylindre à double effet :Les vérins à double effet sont utilisés dans les applications nécessitant un mouvement motorisé dans les deux sens. Dans une moissonneuse-batteuse, cela inclut des fonctions telles que le contrôle de l'angle de la barre de coupe, le réglage de la position d'un rabatteur et le fonctionnement de la vis de déchargement. Par exemple, un vérin hydraulique de récolteuse à double effet peut être utilisé pour incliner la plateforme afin de suivre le contour du sol. Le cylindre peut être étendu ou rétracté pour ajuster l'angle de la plateforme. De même, un vérin à double effet est souvent utilisé pour contrôler la position d'une vis de déchargement, permettant de l'étendre ou de la rétracter selon les besoins. La capacité à fournir un mouvement motorisé dans les deux sens est essentielle pour un contrôle précis de ces fonctions.

Le tableau ci-dessous fournit un résumé des applications typiques pour chaque type de cylindre dans une abatteuse.

Chez Raydafon, nous possédons une vaste expérience dans la fabrication de vérins hydrauliques pour moissonneuses-batteuses pour une large gamme d'applications. Notre équipe d'ingénieurs peut vous fournir des conseils d'experts sur le type de cylindre approprié pour votre application spécifique.

4. Caractéristiques de performance et de contrôle

Les caractéristiques de performance et de contrôle d'un vérin hydraulique d'abatteuse à simple effet et à double effet sont une conséquence directe de leur conception et de leurs principes de fonctionnement. Comprendre ces caractéristiques est essentiel pour sélectionner le vérin adapté à une application donnée et pour l'intégrer dans l'ensemble du système hydraulique. Les principales caractéristiques de performance à prendre en compte sont la force délivrée, le contrôle de la vitesse et la contrôlabilité.

Sortie de force :La force délivrée par un vérin hydraulique est déterminée par la pression hydraulique et la surface efficace du piston. Pour un vérin simple effet, la force est générée uniquement sur la course d'extension. La force est égale à la pression multipliée par la surface totale du piston. Pour un vérin à double effet, la force est générée à la fois sur les courses d'extension et de rétraction. La force sur la course d'extension est la même que pour un vérin simple effet (pression x surface totale du piston). La force sur la course de rétraction est inférieure car la surface effective est réduite par la surface de la tige (pression x (surface du piston - surface de la tige)). Cette différence peut être importante, notamment dans les vérins à grosses tiges.

Contrôle de vitesse :La vitesse d'un vérin hydraulique est contrôlée par le débit du fluide hydraulique. Pour un vérin simple effet, la vitesse est contrôlée uniquement sur la course d'extension. La vitesse de la course de rétraction est contrôlée par la force externe (gravité ou ressort). Pour un vérin à double effet, la vitesse peut être contrôlée à la fois sur les courses d'extension et de rétraction en ajustant le débit sur l'orifice approprié. Cela permet un contrôle plus précis du mouvement du cylindre.

Contrôlabilité :Un vérin hydraulique de récolte à double effet offre un contrôle plus précis qu'un vérin à simple effet. La possibilité d'appliquer une pression hydraulique des deux côtés du piston permet un positionnement plus précis de la charge. Le vérin double effet permet également l'utilisation de circuits régénératifs, qui peuvent augmenter la vitesse du vérin dans certaines applications. Les vérins à simple effet sont moins contrôlables, car la course de retour dépend d'une force externe.

Le tableau suivant résume les caractéristiques de performance des vérins hydrauliques d'abatteuse à simple effet et à double effet.

Chez Raydafon, nos vérins hydrauliques pour moissonneuses sont conçus pour offrir des performances élevées et un fonctionnement fiable. Nous utilisons des techniques de fabrication avancées pour garantir une qualité constante et une longue durée de vie.

5. Critères de sélection : quel type de cylindre choisir ?

La sélection du type de vérin hydraulique pour moissonneuse approprié (simple effet ou double effet) est une décision technique critique qui a un impact sur les performances, la fiabilité et le coût du système. Le processus de sélection doit être basé sur une évaluation systématique des exigences de candidature. Les critères suivants doivent être pris en compte :

Exigences en matière de force :L’application nécessite-t-elle une force dans les deux sens ? Si seule une force de levage ou de poussée est requise, un vérin simple effet peut suffire. Si une force est requise dans les deux sens, un vérin à double effet est nécessaire. Considérez également l'ampleur de la force requise dans chaque direction. La force exercée sur la course de rétraction d'un vérin à double effet est inférieure à la course d'extension en raison de la surface de la tige, ce qui peut être un facteur.

Exigences de contrôle :Quelle doit être la précision du contrôle du cylindre ? Si une simple commande marche/arrêt est suffisante, un vérin simple effet peut suffire. Si un positionnement précis est requis, un vérin à double effet est nécessaire. Déterminez également si l'application nécessite que le vérin occupe une position, ce qui est plus facilement obtenu avec un vérin à double effet.

Exigences de vitesse :L’application nécessite-t-elle une vitesse contrôlée dans les deux sens ? Si le contrôle de la vitesse n'est requis que sur la course d'extension, un vérin à simple effet peut être acceptable. Si un contrôle de vitesse est requis sur les deux courses, un vérin à double effet est nécessaire.

Considérations relatives aux coûts :Les vérins à simple effet sont généralement moins chers que les vérins à double effet en raison de leur conception plus simple. Cependant, les économies réalisées grâce à un vérin simple effet doivent être mises en balance avec les limitations potentielles en termes de performances et de contrôle.

Chez Raydafon Technology Group Co., Limited, nous pouvons vous aider à sélectionner le vérin hydraulique de moissonneuse approprié pour votre application spécifique. Notre équipe d’ingénieurs peut vous fournir des conseils d’experts en fonction de vos besoins.

6. Foire aux questions (FAQ)

Question 1 : Un vérin simple effet peut-il être transformé en vérin double effet ?

Réponse : Non, un vérin simple effet ne peut pas être transformé en vérin double effet. La conception du cylindre est fondamentalement différente. Un cylindre à simple effet n'a qu'un seul orifice et un seul jeu de joints, tandis qu'un cylindre à double effet a deux orifices et des joints des deux côtés du piston. La conversion nécessiterait une refonte complète du cylindre et le remplacement du piston et des joints, ce qui n'est pas rentable. Il est généralement plus pratique d’acheter un vérin à double effet pour les applications nécessitant une force bidirectionnelle.

Question 2 : Qu'arrive-t-il au fluide du côté non pressurisé d'un vérin simple effet ?

Réponse : Dans un vérin à simple effet, le côté non pressurisé du piston est généralement évacué vers l'atmosphère. Cela permet à l'air d'entrer et de sortir du cylindre lorsque le piston se déplace, empêchant ainsi le développement d'un vide ou d'une surpression. Cette ventilation est réalisée via un port de reniflard. Certains vérins simple effet ont également une extrémité de tige ouverte sur l'environnement.

Question 3 : Quel type de cylindre est le plus couramment utilisé dans les abatteuses modernes ?

Réponse : Les moissonneuses modernes utilisent une combinaison de vérins hydrauliques à simple effet et à double effet, en fonction de l'application spécifique. Pour les tâches de levage simples, des vérins simple effet sont souvent utilisés. Cependant, pour les fonctions plus complexes nécessitant un contrôle précis et une force bidirectionnelle, les vérins à double effet constituent la norme. La tendance dans les abatteuses modernes est vers davantage de vérins à double effet, car ils offrent un plus grand contrôle et une plus grande polyvalence.

Question 4 : Comment savoir si mon application nécessite un vérin simple effet ou double effet ?

Réponse : Le choix dépend des exigences de force et de contrôle de l’application. Si vous avez besoin d'une force dans une seule direction et que la course de retour peut être réalisée par gravité ou par ressort, un vérin simple effet peut suffire. Si vous avez besoin d'une force dans les deux sens ou d'un contrôle précis de la position du vérin, un vérin double effet est nécessaire. Notre équipe technique peut vous aider à analyser votre demande.

Question 5 : Comment la taille de la tige affecte-t-elle la force d'un vérin à double effet ?

Réponse : La taille de la tige réduit la surface effective du piston lors de la course de rétraction. La force sur la course de rétraction est égale à la pression multipliée par la surface du piston moins la surface de la tige. Cela signifie que la force de rétraction est toujours inférieure à la force d'extension. La différence entre les forces d'extension et de rétraction est plus importante sur les vérins dotés de tiges de plus grand diamètre. Pour les applications nécessitant une force élevée dans les deux sens, un vérin avec une petite tige peut être préféré.

7. Conclusion

Les vérins hydrauliques de récolte à simple effet et à double effet sont tous deux des composants essentiels des machines agricoles, mais ils servent à des fins différentes. Le vérin à simple effet fournit une force dans une direction, la course de retour étant accomplie par une force externe, ce qui le rend adapté aux tâches de levage simples. Le vérin à double effet fournit une force dans les deux sens, offrant un contrôle précis et une polyvalence pour les fonctions complexes. La sélection du type de vérin approprié dépend des exigences spécifiques de l'application, notamment du besoin de force bidirectionnelle, de précision de contrôle et de contrôle de vitesse.

Chez Raydafon Technology Group Co., Limited, nous nous engageons à fournir des vérins hydrauliques pour moissonneuses de haute qualité qui répondent aux exigences exigeantes de l'industrie agricole. Notre gamme complète de vérins comprend des modèles à simple effet et à double effet, et notre équipe d'ingénieurs expérimentés peut fournir des conseils d'experts sur la sélection et l'application de ces produits. Nous vous invitons à nous contacter pour plus d'informations.

Contactez Raydafon Technology Group Co., Limited aujourd'huipour discuter de vos besoins en matière de vérin hydraulique pour moissonneuse.
