Pourquoi un vérin de levage hydraulique est-il l'épine dorsale de l'équipement de levage ?

Sur un chantier de construction, une énorme grue hydraulique soulève une poutre en acier de 20 tonnes jusqu'au sommet d'un immeuble de grande hauteur. Dans un entrepôt, un chariot élévateur élève une palette de marchandises jusqu'au troisième niveau du rayonnage. Dans un chantier naval, un système de levage synchronisé soulève un navire entier pour la maintenance. Ces opérations apparemment différentes partagent un élément commun : elles s'appuient toutes sur le vérin de levage hydraulique pour convertir la puissance fluidique en mouvement linéaire. LeCylindre de levage hydrauliquen'est pas simplement un composant ; c'est le muscle mécanique qui transforme la pression hydraulique en force contrôlée nécessaire pour soulever, abaisser et positionner les charges. Sans cela, les équipements de levage modernes tels que nous les connaissons n’existeraient pas.

Alors pourquoi le vérin de levage hydraulique est-il considéré comme l’épine dorsale de l’équipement de levage ? La réponse réside dans sa combinaison unique de densité de force, de contrôle de précision et de fiabilité. Un vérin hydraulique peut générer une force énorme à partir d'un ensemble relativement petit, dépassant de loin ce qu'un actionneur électrique ou un système pneumatique peut réaliser à la même taille. Il peut être contrôlé avec une précision millimétrique, permettant une accélération et une décélération en douceur. Et il peut être conçu pour résister aux environnements les plus exigeants, du froid arctique à la chaleur du désert, des atmosphères marines corrosives aux zones industrielles explosives. Cet article examinera les principes d'ingénierie, les spécifications techniques et les exigences d'application qui rendent le vérin de levage hydraulique indispensable dans les équipements de levage. ÀRaydafon Technology Group Co., Limitée, notre usine fabrique des vérins de levage hydrauliques depuis plus de deux décennies et nous avons affiné nos conceptions pour offrir les performances et la fiabilité exigées par nos clients.

Table des matières

• 1. Qu'est-ce qu'un vérin de levage hydraulique et comment génère-t-il une force ?
• 2. Pourquoi la densité de force est-elle le facteur décisif dans la conception des équipements de levage ?
• 3. Comment le contrôle de précision définit-il un levage sûr et efficace ?
• 4. Quelles sont les principales spécifications techniques de notre vérin de levage hydraulique ?
• 5. Comment l'ingénierie d'application détermine-t-elle la sélection des cylindres ?
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Qu'est-ce qu'un vérin de levage hydraulique et comment génère-t-il une force ?

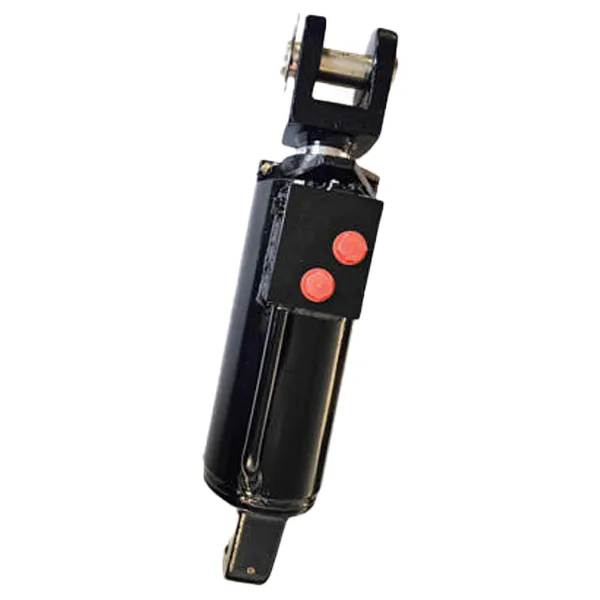

Un vérin de levage hydraulique est un actionneur mécanique qui convertit la pression hydraulique en force et mouvement linéaires. Il se compose d'un corps cylindrique, d'un piston, d'une tige de piston et d'éléments d'étanchéité. Le fluide hydraulique est pompé dans le cylindre sous pression, poussant contre le piston et provoquant l'extension de la tige. Lorsque le fluide est libéré, la tige se rétracte, soit sous le poids de la charge, soit par un ressort de rappel. La force générée par le cylindre est déterminée par la pression hydraulique et la surface efficace du piston. La relation est exprimée par la formule F = P × A, où F est la force, P est la pression et A est la surface du piston. Cette relation simple constitue le fondement de tous les systèmes de levage hydrauliques.

Pour comprendre les implications pratiques de cette formule, considérons un vérin de levage hydraulique avec un diamètre de piston de 100 mm. La surface efficace est d'environ 7 854 mm². À une pression de fonctionnement de 200 bar (20 N/mm²), le vérin génère une force de 157 080 N, soit environ 16 tonnes. Cette force est générée par un cylindre qui ne pèse qu’une fraction de la charge qu’il peut soulever. Cette densité de force extraordinaire est la principale raison pour laquelle les systèmes hydrauliques sont préférés pour les applications de levage. Aucune autre technologie d'actionneur linéaire (électrique, pneumatique ou mécanique) ne peut égaler le rapport force/taille d'un vérin de levage hydraulique.

La construction d'un vérin de levage hydraulique est conçue pour résister aux immenses pressions internes nécessaires pour générer ces forces. Le canon est généralement fabriqué à partir de tubes d'acier sans soudure, affûtés selon un diamètre interne et une finition de surface précis. La tige du piston est en acier à haute résistance, souvent chromée pour résister à la corrosion et à l'usure. Les joints sont en polyuréthane ou en caoutchouc nitrile, sélectionnés pour leur compatibilité avec le fluide hydraulique et leur résistance aux températures élevées. Les embouts sont filetés ou soudés au canon et comportent des orifices pour le fluide hydraulique. Chez Raydafon, notre usine fabrique des vérins de levage hydrauliques avec des diamètres de canon de 40 mm à 500 mm, capables de générer des forces de 5 tonnes à plus de 500 tonnes. Le tableau ci-dessous résume les composants clés et leurs fonctions.

Le choix des matériaux et la précision du processus de fabrication déterminent les performances et la durabilité du vérin de levage hydraulique. Un cylindre avec un corps mal aiguisé fuira à l’intérieur, réduisant ainsi l’efficacité et générant de la chaleur. Un cylindre dont la tige n'est pas suffisamment chromée va se corroder, endommageant les joints et provoquant des fuites externes. Dans notre usine, nous respectons des tolérances strictes et utilisons uniquement des matériaux de haute qualité pour garantir que nos vérins de levage hydrauliques offrent des performances fiables pendant toute leur durée de vie.

2. Pourquoi la densité de force est-elle le facteur décisif dans la conception des équipements de levage ?

La densité de force est la quantité de force qu'un appareil peut générer par unité de son propre poids ou volume. C’est le facteur le plus important dans la conception des équipements de levage. Une grue trop lourde ne peut pas soulever la charge prévue car elle doit d'abord se soulever elle-même. Un chariot élévateur trop volumineux ne peut pas manœuvrer dans les allées étroites de l’entrepôt. Un système de relevage hydraulique trop important ne peut pas être intégré à l'équipement. Le vérin de levage hydraulique offre la densité de force la plus élevée de toutes les technologies d'actionneurs linéaires, ce qui en fait le seul choix pratique pour les applications de levage lourd.

Pour apprécier l'avantage de la densité de force hydraulique, comparez un vérin de levage hydraulique à un actionneur linéaire électrique. Un actionneur électrique typique avec une course de 100 mm et une force nominale de 10 kN (1 tonne) pèse environ 15 à 20 kg. Un vérin de levage hydraulique avec la même course et la même force pèse environ 5 à 8 kg. Le vérin hydraulique est deux à trois fois plus léger pour une même force. Lorsque la force requise augmente jusqu'à 100 kN (10 tonnes), l'actionneur électrique devient peu pratique et devient trop lourd, tandis que le vérin hydraulique reste compact. C'est pourquoi les actionneurs électriques sont limités aux applications légères, tandis que les vérins hydrauliques dominent le levage de charges lourdes.

La densité de force d'un vérin de levage hydraulique peut être encore augmentée en augmentant la pression de fonctionnement. Les systèmes hydrauliques modernes fonctionnent à des pressions allant jusqu'à 350 bars, et certains systèmes spécialisés fonctionnent à 700 bars. À 700 bars, un cylindre avec un piston de 100 mm génère une force de 550 kN (55 tonnes), alors que le cylindre lui-même pèse moins de 50 kg. Cette densité de force extraordinaire permet la conception d’équipements de levage compacts et puissants qui peuvent être transportés et utilisés dans des environnements restreints. Le tableau ci-dessous compare la densité de force de différentes technologies d'actionneurs.

Chez Raydafon Technology Group Co., Limited, nous concevons nos vérins de levage hydrauliques pour maximiser la densité de force sans compromettre la sécurité ou la durabilité. Nous utilisons des aciers à haute résistance et des technologies d'étanchéité avancées pour garantir que nos bouteilles peuvent fonctionner à des pressions allant jusqu'à 700 bars. Notre usine propose également des conceptions personnalisées pour les applications nécessitant un équilibre optimal entre force, taille et poids. La densité de force du vérin de levage hydraulique est la raison pour laquelle il constitue l’épine dorsale de l’équipement de levage.

3. Comment le contrôle de précision définit-il un levage sûr et efficace ?

Générer de la force ne représente que la moitié de l’histoire. Un vérin de levage hydraulique doit également contrôler cette force avec précision. Dans les équipements de levage, les mouvements incontrôlés peuvent être catastrophiques. Une grue qui abaisse sa charge trop rapidement peut faire osciller la charge, susceptible de heurter des travailleurs ou des structures. Un chariot élévateur qui soulève ses fourches trop brusquement peut déstabiliser la charge et la faire tomber. Une plate-forme élévatrice qui ne s'arrête pas à la bonne hauteur peut provoquer des blessures au personnel. Le contrôle précis du vérin de levage hydraulique est donc aussi important que sa capacité à générer de la force.

Le contrôle de précision dans un vérin de levage hydraulique est obtenu grâce à une combinaison de conception de circuit hydraulique, de technologie de vannes et de conception de vérin. Le circuit hydraulique contrôle le débit de fluide vers et depuis le cylindre. Les vannes proportionnelles et les servovalves permettent un contrôle fluide et infiniment variable de la vitesse du cylindre. La conception du vérin, y compris l'amortissement en fin de course, évite les chocs lorsque le vérin atteint sa limite. La finition de la surface de la tige et la conception du joint minimisent le stick-slip, garantissant un mouvement fluide même à très basse vitesse. Le tableau ci-dessous présente les éléments clés du contrôle de précision d'un vérin de levage hydraulique.

Le contrôle de précision d'un vérin de levage hydraulique est particulièrement critique dans les applications telles que les plates-formes élévatrices, où la plate-forme doit être positionnée exactement à la hauteur souhaitée et maintenue sans dérive. Cela est également essentiel dans les systèmes de levage synchronisés, où plusieurs vérins doivent se déplacer en parfaite unisson pour soulever une charge volumineuse et déséquilibrée. Chez Raydafon, notre usine conçoit des vérins de levage hydrauliques avec des composants usinés avec précision et des systèmes d'étanchéité avancés pour offrir les performances de contrôle exigées par ces applications. Nous travaillons également en étroite collaboration avec nos clients pour optimiser le circuit hydraulique et la sélection des vannes pour leurs équipements de levage spécifiques.

4. Quelles sont les principales spécifications techniques de notre vérin de levage hydraulique ?

Les performances d'un vérin de levage hydraulique sont définies par un ensemble de spécifications techniques clés. Ces spécifications permettent aux ingénieurs de sélectionner le cylindre adapté à leur application et de prédire ses performances. Les spécifications les plus importantes sont le diamètre d'alésage, le diamètre de la tige, la longueur de course, la pression de fonctionnement et le type de montage. Ces paramètres déterminent la force, la vitesse et l'enveloppe du cylindre. Chez Raydafon Technology Group Co., Limited, nous fabriquons des vérins de levage hydrauliques dans une large gamme de spécifications et nous pouvons personnaliser n'importe quel paramètre pour répondre aux exigences d'application spécifiques.

Le tableau ci-dessous fournit un résumé des spécifications standard de notre gamme de produits de vérins de levage hydrauliques.

En plus de ces spécifications standard, notre usine propose une gamme d'options et d'accessoires pour nos vérins de levage hydrauliques. Ceux-ci incluent des vannes de maintien de charge intégrées, des capteurs de position et des roulements d'extrémité de tige. Nous fournissons également des revêtements et des matériaux personnalisés pour les environnements extrêmes, tels que les applications marines ou offshore. Chaque vérin de levage hydraulique que nous produisons est testé pour vérifier ses performances et son intégrité. Nous effectuons des tests de pression statique, des tests de cycle dynamique et des tests d'étanchéité pour garantir que le cylindre répond aux normes requises. Notre engagement envers la qualité et la précision est ce qui fait de nos vérins de levage hydrauliques l’épine dorsale des équipements de levage dans le monde entier.

5. Comment l'ingénierie d'application détermine-t-elle la sélection des cylindres ?

Choisir le bon vérin de levage hydraulique pour une application de levage spécifique ne consiste pas simplement à choisir le modèle le plus grand ou le plus puissant. Cela nécessite une analyse minutieuse des exigences de l'application, notamment la charge, le profil de mouvement, l'environnement et l'espace disponible. Le processus de sélection implique une série de calculs techniques et de décisions de conception. Voici les facteurs clés à prendre en compte.

Analyse de charge :La première étape consiste à déterminer la charge maximale que le vérin doit soulever. Cela inclut le poids de la charge utile, le poids de la structure de levage et toutes les forces dynamiques provoquées par l'accélération ou le choc. Un facteur de sécurité est ensuite appliqué pour tenir compte des incertitudes et des conditions de surcharge. La force requise détermine le diamètre d'alésage et la pression de service.

Profil de mouvement :Le profil de mouvement définit la manière dont la charge doit se déplacer. Doit-il avancer rapidement ou lentement ? Doit-il s'arrêter à des positions précises ? Doit-il maintenir sa position sous charge ? Les réponses à ces questions déterminent le débit requis, le type de vanne et le besoin de dispositifs de maintien de charge.

Conditions environnementales :L'environnement dans lequel le vérin fonctionne affecte le choix des matériaux et des joints. Un cylindre fonctionnant dans un environnement corrosif nécessite de l'acier inoxydable ou des revêtements spéciaux. Un cylindre fonctionnant à des températures extrêmes nécessite des joints et des fluides spéciaux. Un vérin fonctionnant dans un environnement poussiéreux nécessite des essuie-glaces et des bottes de protection.

Contraintes spatiales :L'espace disponible détermine le type de montage et les dimensions hors tout du cylindre. Dans certaines applications, un vérin compact à course courte est requis. Dans d'autres, un cylindre à longue course et avec un grand alésage est nécessaire. Le type de montage doit être compatible avec la structure à laquelle le cylindre est fixé.

Le tableau ci-dessous résume les principaux critères de sélection pour un vérin de levage hydraulique.

Chez Raydafon, notre équipe d'ingénierie travaille en étroite collaboration avec les clients pour sélectionner le vérin de levage hydraulique optimal pour leur application. Nous fournissons une assistance technique détaillée, y compris les calculs de force, l'analyse du mouvement et la sélection des matériaux. Notre usine propose également des conceptions personnalisées pour les applications nécessitant une solution non standard. En combinant notre expertise en ingénierie avec nos capacités de fabrication, nous garantissons que chaque vérin de levage hydraulique que nous livrons répond aux besoins spécifiques de l'équipement de levage qu'il alimentera.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la durée de vie typique d’un vérin de levage hydraulique ?

Réponse : La durée de vie d'un vérin de levage hydraulique dépend des conditions de fonctionnement et de maintenance. Dans des conditions normales, avec un entretien approprié, un vérin de levage hydraulique de haute qualité peut durer 10 à 15 ans ou plus. Les principaux éléments d'usure sont les joints, qui peuvent être remplacés lors d'une révision de routine. Chez Raydafon Technology Group Co., Limited, nous concevons nos cylindres pour un minimum d'un million de cycles et nous fournissons des directives de maintenance pour aider nos clients à maximiser la durée de vie de leurs cylindres.

Question 2 : Comment savoir si mon vérin de levage hydraulique doit être remplacé ou réparé ?

Réponse : Les signes indiquant qu'un vérin de levage hydraulique nécessite une attention incluent des fuites externes, une perte de force de levage, un bruit inhabituel pendant le fonctionnement et une dérive sous charge. Dans de nombreux cas, le cylindre peut être réparé en remplaçant les joints. Si le canon ou la tige est endommagé, le cylindre devra peut-être être remplacé. Notre usine propose un service de réparation et de révision des vérins de levage hydrauliques, et nous pouvons vous indiquer si la réparation ou le remplacement est l'option la plus rentable.

Question 3 : Quelle est la différence entre un vérin de levage hydraulique à simple effet et à double effet ?

Réponse : Un vérin de levage hydraulique à simple effet utilise la pression hydraulique pour étendre la tige et s'appuie sur la gravité ou sur un ressort de rappel pour la rétracter. Un vérin à double effet utilise la pression hydraulique pour étendre et rétracter la tige. Les vérins à simple effet sont plus simples et moins coûteux et sont utilisés dans les applications où la charge peut rétracter le vérin. Les vérins à double effet sont utilisés dans les applications où une rétraction contrôlée est requise ou lorsque la charge ne fournit pas suffisamment de force pour rétracter le vérin.

Question 4 : Un vérin de levage hydraulique peut-il être utilisé en position verticale ?

Réponse : Oui, un vérin de levage hydraulique peut être utilisé dans n'importe quelle orientation, y compris verticale, horizontale ou inclinée. La conception du cylindre, y compris la disposition des roulements et des joints, est adaptée à l'orientation. Dans une application verticale, le poids de la tige et la charge doivent être pris en compte dans la conception du circuit hydraulique et des dispositifs de maintien de charge. Notre équipe d'ingénieurs peut fournir des recommandations spécifiques pour les applications verticales.

Question 5 : Quel entretien est requis pour un vérin de levage hydraulique ?

Réponse : Les exigences d'entretien d'un vérin de levage hydraulique comprennent une inspection régulière des fuites, la vérification du niveau et de l'état du liquide hydraulique et le remplacement des joints à l'intervalle recommandé. La tige doit être maintenue propre et exempte de débris. Le fluide hydraulique doit être filtré et testé périodiquement. Notre usine fournit un manuel de maintenance détaillé avec chaque vérin de levage hydraulique et nous proposons une formation à la maintenance à nos clients.

7. Conclusion

Le vérin de levage hydraulique constitue l’épine dorsale des équipements de levage car il offre une densité de force, un contrôle de précision et une fiabilité qu’aucune autre technologie ne peut égaler. De la plus grande grue de construction à la plus petite nacelle à ciseaux, le vérin de levage hydraulique est le composant qui transforme la puissance hydraulique en mouvement contrôlé qui lève, positionne et maintient les charges. Sa capacité à générer une force énorme à partir d’un boîtier compact, à contrôler cette force avec une précision millimétrique et à fonctionner de manière fiable dans les environnements les plus exigeants le rend indispensable dans l’industrie moderne.

Chez Raydafon Technology Group Co., Limited, notre usine fabrique des vérins de levage hydrauliques depuis plus de deux décennies. Nous disposons de l'expertise en ingénierie, de la capacité de fabrication et des systèmes qualité nécessaires pour fournir des cylindres répondant aux exigences les plus exigeantes. Que vous conceviez un nouveau système de levage ou entreteniez un système existant, nous vous invitons à nous contacter pour discuter de vos besoins spécifiques. Notre équipe est prête à vous aider à sélectionner le vérin de levage hydraulique optimal pour votre application.

Contactez Raydafon Technology Group Co., Limited aujourd'huipour discuter de vos besoins en matière de vérins de levage hydrauliques et découvrir comment nos vérins peuvent alimenter votre équipement de levage.
